Цилиндрические рельсы
В качестве направляющих для ЧПУ цилиндрические рельсы с трапециевидной опорой являются выгодной альтернативной профильным. При этом круглые рельсовые направляющие не уступают им в жесткости и несущей способности. Использование рельс круглого сечения оправдано в машинах c большим линейным перемещением каретки – от 500 мм и более. В зависимости от веса и габаритов портальной рамы, рода обрабатываемого материала подбираются направляющие соответствующего сечения: SBR16, SBR20, SBR 25 и т.д. Линейные подшипники в сочетании с цилиндрическими рельсами снижают потери полезной мощности шаговых моторов. Их типоразмеры соответствуют диаметрам направляющих (SBR16UU, SBR20UU).
Резка направляющих производится в размер с точностью +/- 5 мм. Угол реза может отличаться от 90 градусов. Концы направляющих могут иметь цвета побежалости. Длина направляющей от места реза до крепежного отверстия не регламентируется, в случае необходимости укажите данную информацию в заказе.

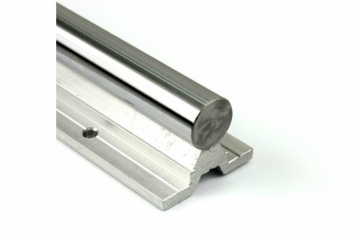

Цилиндрические рельсовые линейные направляющие - полированные валы на опоре. Алюминиевая опора устраняет основной недостаток направляющих валов - прогиб, и увеличивает грузоподъемность, жесткость и точность перемещения.Используются в качестве направляющих в системах точных линейных перемещений - линейных модулях, осях с ЧПУ, во фрезерных, гравировальных станках, 3D-принтерах

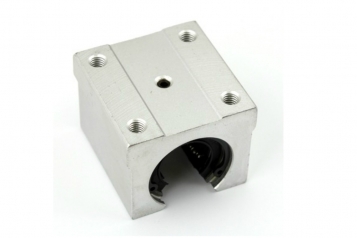

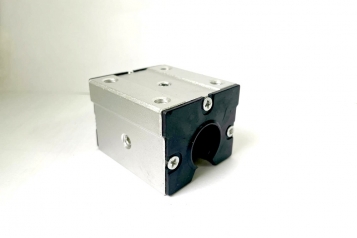

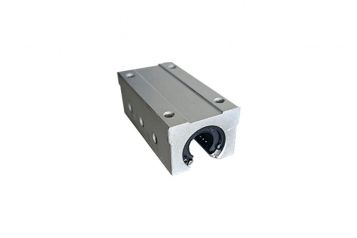

Линейные подшипники качения (каретки) на цилиндрические рельсы. Модули качения серии SBR-UU - бесфланцевые опорные модули на базе шариковых втулок LM-OP(открытого типа), предназначенные для создания линейных перемещений на базе цилиндрических рельсовых направляющих TBR и SBR. Более компактны, чем модули TBR-UU, отсутствует регулировочный винт
