Ременные передачи

Ременная передача для станков с ЧПУ – механизм, который преобразует вращательное движение вала в движение вдоль оси поступательного типа. Основным инструментом такой передачи является зубчатый ремень. Благодаря его наличию обеспечивается обработка заготовки по заданной оси, с целью получения более высокого показателя точности и производительности. Передача с ременным приводом является одной из самых распространенных, что обусловлено ее предназначением.

Типов передач, чаще всего используемых в лазерном и фрезерном оборудовании, существует довольно много, рассмотрим несколько из них:

Передача «винт/гайка» - классический вариант, применяемый в самодельных, кустарных станках. Принцип перемещения – тот же, что и у обычной гайки по винтовой резьбе;
Передача винтовая с трапецевидной резьбой – рабочий, промышленный аналог типа передачи «винт/гайка». Перемещение осуществляется по подобному принципу;
Шарико-винтовая передача – более технически сложный тип реализации всё того же формата передачи винт-гайка, при котором резьба выступает в роли канавок, по которым перемещаются шарики, которые и осуществляют линейное перемещение гайки;
Зубчатая ременная передача – наиболее простой, дешевый и надежный тип передачи, в которой используется зубчатый ремень. В этой статье мы подробнее остановимся именно на этом типе передачи для станков с ЧПУ. Попробуем разобраться в её преимуществах и недостатках, а также объясним принципы работы.

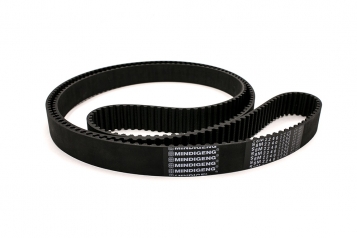

Зубчатый ремень и его характеристики

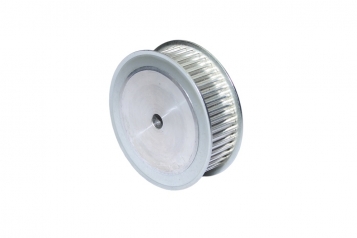

Как следует из названия, зубчатый ремень для ЧПУ станка работает за счёт сцепления зубцов, расположенных на нём, с аналогичными отверстиями на шкиве. Вся система передачи состоит из одного ведущего и нескольких ведомых шкивов, которые связываются приводными ремнями.

Эта передача является одной из самых востребованных и популярных благодаря относительной дешевизне и надёжности зубчатой конструкции, которая позволяет избегать «проскальзывания» по шкивам, а также лёгкости в эксплуатации и простоте замены, которые обеспечивает в конструкции системы сменный зубчатый ремень. Купить его также можно без особых проблем и не обладая особыми познаниями в технологии производства и применения. Достаточно знать, что, традиционно они изготавливаются из неопрена или полиуретана, а также армируются кордом из стальной или кевларовой проволоки. Кстати, именно благодаря надёжности и простоте этой передачи она с успехом десятилетиями применяется не только на производственных линиях и станках с ЧПУ, но и в автомобилях, где также широко используются зубчатые ремни, размеры и толщина которых может отличаться, но принцип работы остаётся неизменным.

Преимущества зубчато-ременной передачи
Основные преимущества уже были перечислены выше. В первую очередь, это компактность и бесшумность самой передачи, а также простота всей конструкции, благодаря которой замена зубчатого ремня - основного расходного элемента передачи, может осуществляться даже оператором станка. Ещё один важный момент состоит в том, что используя данный тип передачи можно передавать крутящий момент сразу на несколько ведомых шкивов, синхронизируя, тем самым, работу винтов.

Рекомендуется применять в малых станках с ЧПУ, таких как маркеры, граверы, плазморезы, а также небольшие 3d-принтеры и т.п. тящий момент сразу на несколько ведомых шкивов, синхронизируя, тем самым, работу винтов.
