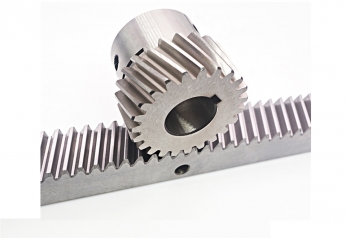

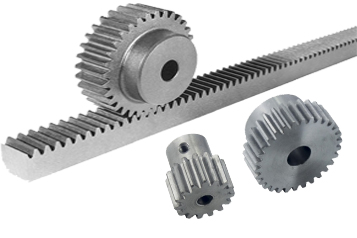

Зубчатые рейки и шестерни широко используются в станках с ЧПУ и служат для преобразования вращательного движения в поступательное и наоборот. Этот тип механической передачи обеспечивает высокую точность перемещения, при этом отличается невысокой ценой и простотой в обслуживании.
Преимущества и недостатки зубчатых реек и шестерен
Помимо ценовой доступности, зубчато-реечные передачи отличаются целым рядом преимуществ:
Высокий КПД. На холостых ходах скорость перемещения выше, чем при использовании шариково-винтовых передач.
Простота обслуживания. Плановый сервис сводится к визуальному осмотру деталей на предмет износа, а также смазке узлов. Данный тип обладает минимальным коэффициентом чувствительности к загрязнениям (пыли, стружке), но в ходе эксплуатации стоит защищать механизм от крупных отходов.
Легкость выбора. Для подбора оборудования достаточно знать количество зубьев (последние числа в маркировке) и модуль. Для интенсивных нагрузок применяются пары «шестеренка-рейка» с коэффициентом от 1,5, для скоростных и ненагруженных работ – с 1 и менее.
При этом зубчатая передача не является прецизионной, что исключает ее применение в высокоточных механизмах. Еще один недостаток – сильный шум, который, однако, частично снижается у прямозубых деталей в сравнении с косозубыми.
Зубчатая рейка и шестерня предназначены для использования в станках с ЧПУ, где требуется обеспечить КПД более 97%, создать простой в установке и обслуживании механизм вращательно-поступательного движения, а также возможности обработки деталей на медленной и высокой скоростях. За счёт жёсткости и определённых размеров зубьев на деталях обеспечивается постоянство передаточного коэффициента, что гарантирует высокую точность позиционирования детали относительно обрабатывающего инструмента. Даже при повышенных нагрузках на вал при скоростях вращения шестерни более 150 м/с и развиваемых мощностях в несколько сотен или тысяч кВт, механизм работает чётко в соответствии с заданной программой ЧПУ. В отличие от шарико-винтовых передач, в данном механизме проскальзывания недопустимы, но даже несмотря на это ресурс его наработки на отказ составляет более 30 тыс. часов или примерно 8-9 лет работы (при условии эксплуатации на предприятии в две смены).
Зубчатая рейка также востребована для установки на станках с длиной более 1,2 м, где высока вероятность провисания винтовой направляющей. Благодаря жёсткости конструкции достигается точность изготовления деталей 0,2-0,3 мм, которой в некоторых случаях вполне хватает. Зубчатая рейка ЧПУ наиболее востребована для установки на фрезерные, сверлильные, токарные станки. Благодаря её изготовлению из высококачественной стали методом литься или штамповки и достигаются высокие прочностные характеристики. Если вам требуется шестерня либо зубчатая рейка, купить их можно в нашей компании в широком ассортименте с различными техническими характеристиками, которые будут полностью подходить под ваши типы станков и технологические процессы производства. У нас цены значительно ниже конкурентных, поэтому с нами сотрудничать выгодно!
