Контроллеры

Контроллеры Mach3 и интерфейсные платы

Контроллер ЧПУ MACH3:
Прямое назначение контроллера ЧПУ МАСН3 является управление многоканальных шаговых двигателей обрабатывающих станков. Программное обеспечение осуществляется через интерфейс Ethernet, USB или LPT. Настройка не требует больших вложений, так как имеется все необходимое при покупке и установке.

Платы опторазвязки:
Интерфейс, плата опторазвязки ЧПУ, модуль коммутации – несколько названий одного и того же устройства, которое предназначено для объединения силовой и логической части станка с ЧПУ для разделения сигналов между исполнительными механизмами. Являясь распространенными устройствами, они позволяют удобно и логично распределять сигналы на драйверы шаговых двигателей.

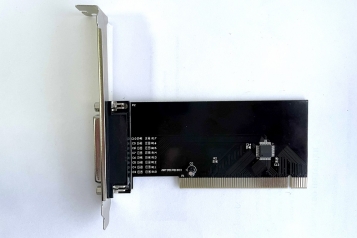

Карта адаптер LPT-PCI
  • LPT-PCI карта позволяет подключить станок к системному блоку ПК, по умолчанию не оборудованному LPT портом. Совместим с Mach3\LinuxCNC. Используется вместе с платой опторазвязки BL-MACH-V1.1; BL-MACH-V1.2

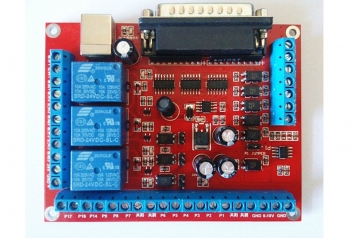

Интерфейсная плата LPT на 6 координат BL-MACH-V1.2
  • Количество осей6
  • Тип поддерживаемых приводовSTEP\Dir
  • Разрешение позиционирования0,001 мм
  • СовместимостьMach3

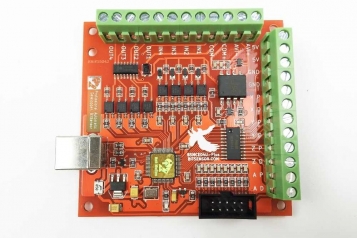

Интерфейсная плата RNR USB 2.0
  • Количество осей4
  • Тип подключенияUSB
  • Выходная частота100кГц
  • Поддерживаемое ПОMach3

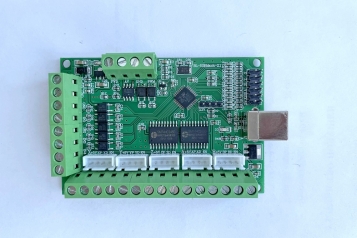

USB плата коммутации драйверов 5 осей JDSW51B - 100 KHz
  • Кол-во осей5
  • Тип подключенияUSB
  • Рабочая частота100 KHz
  • Поддерживаемое ПОMach3

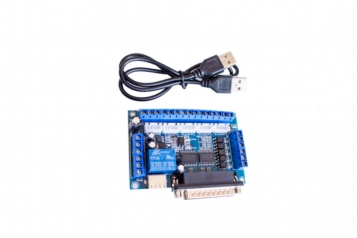

Интерфейсная плата LPT на 5 координат BL-MACH-V1.1
  • Количество осей5
  • ПортLPT
  • СовместимостьMACH3, KCAM4, EMC2
  • СовместимостьMach2, Master5, TurboCNC, Step2CNC
Контроллер XHC 2Mhz MK3 CNC Mach3 USB 3 Axis
  • Для Mach3, 3 осей STEP/DIR, 8 выходов, 16 входов, питание 20-24 В, 1 А, подключение по USB, управление шпинделем аналоговый 0..10 В, STEP/DIR, ШИМ.

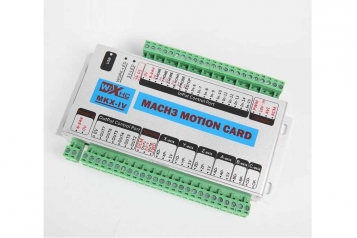

Контроллер XHC 2Mhz MK4 CNC Mach3 USB 4 Axis
  • Для Mach3, 4 осей STEP/DIR, 8 выходов, 16 входов, питание 20-24 В, 1 А, подключение по USB, управление шпинделем аналоговый 0..10 В, STEP/DIR, ШИМ.

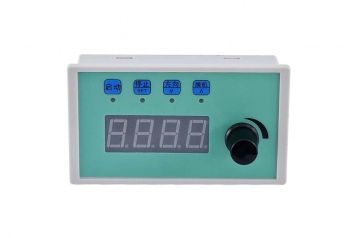

Генератор сигналов ШИМ/ИМПУЛЬС для ручного управления шаговым мотором
  • Питание:5-12В или 15-160В, постоянное напряжение
  • ИнтерфейсPUL/DIR/ENA
  • Кнопки управленияпуск/стоп, направление вращение вала
  • Режимычастотный/ ШИМ

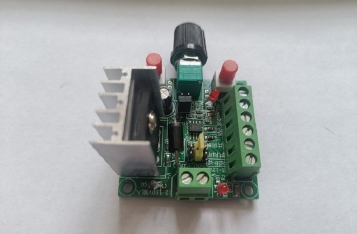

Контроллер шагового двигателя: CS10-3
  • Напряжение:8-30v
  • Мощность:10Вт
  • Обороты0-1000 в минуту

Для координации работы станка требуются специализированный набор управления с драйверами и микросхемами ШД, содержащая в себе контроллер, который непосредственно формирует график синусоиды системы полушага. Конечная информация собирается в буфере обмена и регулятор, уже самостоятельно, формирует сигналы для управления драйверами. В комплекте с контроллером Mach3 рекомендуют стационарный компьютер с частотой не менее 1GHz и память 1 Гб.

Область применения данного устройства широка. В основном, они направлены на работу с маленькими, настольными станками, осуществляющие цикличные операции: фрезеровочные, сверлильные, точильные. С помощью установок изготавливают сувенирную продукцию и декоративные элементы. Наша компания предлагает широкий выбор комплектующих для программных устройств в комплекте с агрегатом, и без, для самостоятельной сборки.

Особенности плат с опторазвязкой

Платы различаются, во-первых, по типу источника данных, это может быть LPT и USB. Во-вторых, количеством поддерживаемых цепей управления для осей станков. В-третьих, интерфейсные платы, имеют набор дополнительных возможностей в виде буферизации сигнала, его усиления, осуществления гальванической развязки между модулями силовой части и контроллера, наличием дополнительных разъемов.
