Каталог драйверов шагового двигателя

Драйвер шагового двигателя — это ключевой элемент систем управления, который обеспечивает корректную работу шагового мотора в станках, автоматизированных установках и другом оборудовании. От правильного выбора драйвера зависит точность позиционирования, плавность движения и долговечность всей системы.

В нашем интернет-магазине “ЧПУЦЕНТР” представлены разные модели драйверов для популярных серий моторов (NEMA 17, 23, 34 и другие). Вы можете купить как стандартные решения, так и специализированные драйверы для промышленных комплексов. Мы предлагаем доступную стоимость и оперативную доставку по Москве и другим городам России.

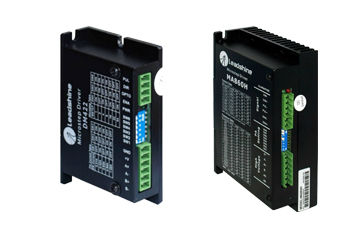

Драйвер шагового двигателя Leadshine

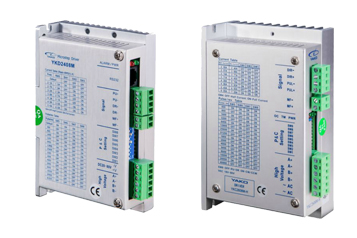

Драйвер шагового двигателя Yako

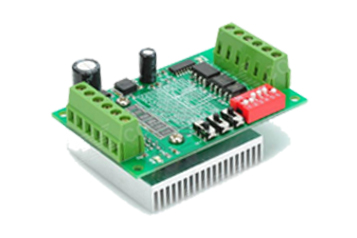

Драйвер шагового двигателя для ЧПУ бюджетный

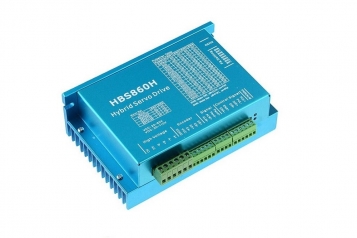

Гибридные серводрайверы

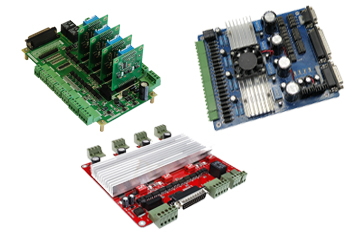

Драйвер шагового двигателя многоканальный

Назначение, принцип работы, устройство и функции драйвера шагового двигателя

Драйвер для ЧПУ станка служит связующим звеном между управляющей электроникой и шаговым мотором. Его основная задача — преобразовать управляющие импульсы (STEP/DIR или CW/CCW) в последовательность электрических сигналов, подаваемых на обмотки двигателя.
Принцип работы драйвера управления шаговым двигателем:

Функции современного драйвера:

регулировка выходного тока;
настройка деления шага (микрошаги — для более плавного вращения);
защита от перегрузки по току, перегрева и короткого замыкания;
автоматическое снижение тока при остановке мотора для снижения нагрева;
поддержка разных режимов управления (STEP/DIR, CW/CCW).

Виды и критерии выбора

При выборе драйвера важно учитывать несколько параметров:

Серия и мощность мотора — драйвер должен соответствовать номинальному току и напряжению шагового двигателя.
Назначение — для небольших проектов подойдут компактные платы, а для промышленного оборудования — мощные драйверы с расширенным функционалом.
Поддерживаемый микрошаг — чем выше дискретность, тем плавнее и тише работает мотор.
Защита и надежность — встроенные функции безопасности увеличивают срок службы как драйвера, так и всего оборудования.
Совместимость с контроллером ЧПУ — важно, чтобы драйвер корректно воспринимал управляющие сигналы выбранной платы управления.

Наиболее распространённые варианты — цифровые драйверы с гибкой настройкой параметров и простые экономичные модели для базовых задач.
Ниже представлен каталог популярных драйверов шаговых двигателей с основными техническими характеристиками:

Модель	Тип	Ток, А	Напряжение питания, В	Микрошаг	Особенности
DM432	Цифровой	1.0–4.0	10–40 DC	до 1/128	Компактный, малошумный
DM542	Цифровой	1.0–4.2	20–50 DC	до 1/128	Универсальный, стабильная работа
DM542S	Цифровой	1.0–4.2	20–50 DC	до 1/128	Улучшенная защита, малый нагрев
DM556	Цифровой	1.0–5.6	20–50 DC	до 1/256	Подходит для NEMA 23–34
DM860H	Цифровой	2–7.2	18–80 AC 24-110 DC	до 1/256	Высокий момент, плавный ход
HB3722 S2	Цифровой	1.2–7.0	180-240 АC	до 1/128	Экономичный вариант
Leadshine 3DM683	Цифровой	2.3–8.3	20–60 DC	до 1/256	Промышленный, высокая точность
Leadshine DM2282	Цифровой	1.6–8.2	18–220 AC	до 1/128	Для мощных моторов, защита от перегрева
Leadshine DM442	Цифровой	2.2–4.2	24–48 DC	до 1/128	Универсальный, тихий режим
Leadshine DM542J	Цифровой	0.7–4.2	24–48 DC	до 1/128	Совместим с NEMA 17/23
Leadshine DM542S	Цифровой	1.0–4.2	20–50 DC	до 1/128	Обновлённая версия с автонастройкой
Leadshine DM556J	Цифровой	1.3–5.6	24–48 DC	до 1/256	Плавный старт и ускорение
Leadshine DM856	Цифровой	1.5–5.6	18–80 DC	до 1/512	Повышенная плавность
Leadshine DM860	Цифровой	2.4–7.2	24–80 DC	до 1/256	Подходит для NEMA 34–42
Leadshine DMA860H	Цифровой	2–7.2	24–100 DC 18-80 АС	до 1/512	Улучшенное охлаждение
Leadshine MA860H	Цифровой	2–7.2	18–80 АC	до 1/512	Мощный, устойчив к перегрузкам
TB6560	Аналоговый	до 3.0	10–35 DC	до 1/16	Простой, для небольших проектов
TB6600	Аналоговый	до 4.0	10–40 DC	до 1/32	Популярный среди любителей ЧПУ
Yako YKD2608MH-DK	Цифровой	2.0–7.2	18–80 АC	до 1/256	Надёжный промышленный драйвер
Yako 2D811	Цифровой	2.6–8.4	80–110 АC	до 1/32	Для NEMA 34/42
Leadshine MA860C	Цифровой	2.0–7.2	20–70 АC 30-100 DC	до 1/512	Аналог DMA860H, повышенная точность
TB6600 (3 оси)	Многоканальный	до 5.0×3	12–40 DC	до 1/32	Управление 3 осями
TB6600 (4 оси)	Многоканальный	до 5.0×4	12–40 DC	до 1/32	Управление 4 осями
DD6600T4V1 (4 оси)	Многоканальный	до 4.5×4	14–40 DC	до 1/32	Совместим с Arduino, Mach3

Купить драйвер шагового двигателя

В интернет-магазине “ЧПУЦЕНТР” вы найдете широкий выбор драйверов шаговых двигателей для систем автоматизации и ЧПУ станков. У нас можно купить драйвер шагового двигателя как бюджетного, так и многоканального вида. Весьма востребованными являются высокотехнологичные продукты брендов Yako и Leadshine.

Мы предлагаем выгодную стоимость, консультацию специалистов и быструю доставку по Москве и другим городам России. Чтобы уточнить характеристики и подобрать оптимальное решение, обратитесь к нашим менеджерам — мы поможем выбрать драйвер под ваш проект.
