Цилиндрическая рельсовая направляющая SBR16

Цилиндрическая рельсовая направляющая SBR16 — назначение

Цилиндрические рельсы SBR16 применяются как направляющие линейного перемещения в станках с ЧПУ, порталах, небольших координатных столах, автоматизированных узлах и механизмах подачи. Формат “вал Ø16 мм на алюминиевой опоре” удобен для монтажа на станину и обеспечивает стабильное перемещение кареток по всей длине направляющей.

Преимущества цилиндрической рельсовой направляющей SBR16

• Надежная линейная поддержка на всей длине — рельс крепится по всей длине к опоре, что сводит к минимуму прогибы и вибрации при движении каретки.
• Закалённый стальной вал (GCr15 / аналог ШХ15) обеспечивает высокую износостойкость и долговечность в условиях интенсивной эксплуатации.
• Совместимость с линейными подшипниками SBR16UU/SBR16LUU, что облегчает подбор комплектующих при сборке узла перемещения.
• Плавность и точность хода достигается за счет полированной поверхности вала и качественной опоры, обеспечивая стабильные перемещения.
• Удобство монтажа и резки под размер — возможно заказать рельсы нужной длины с точностью ±5 мм.
• Лёгкий вес и простота установки благодаря алюминиевой опоре с готовыми отверстиями крепления.
• Экономичное решение для ЧПУ-осей — оптимальное сочетание цены и производительности для линейной системы с умеренными нагрузками.

Конструкция “вал на опоре” и совместимость

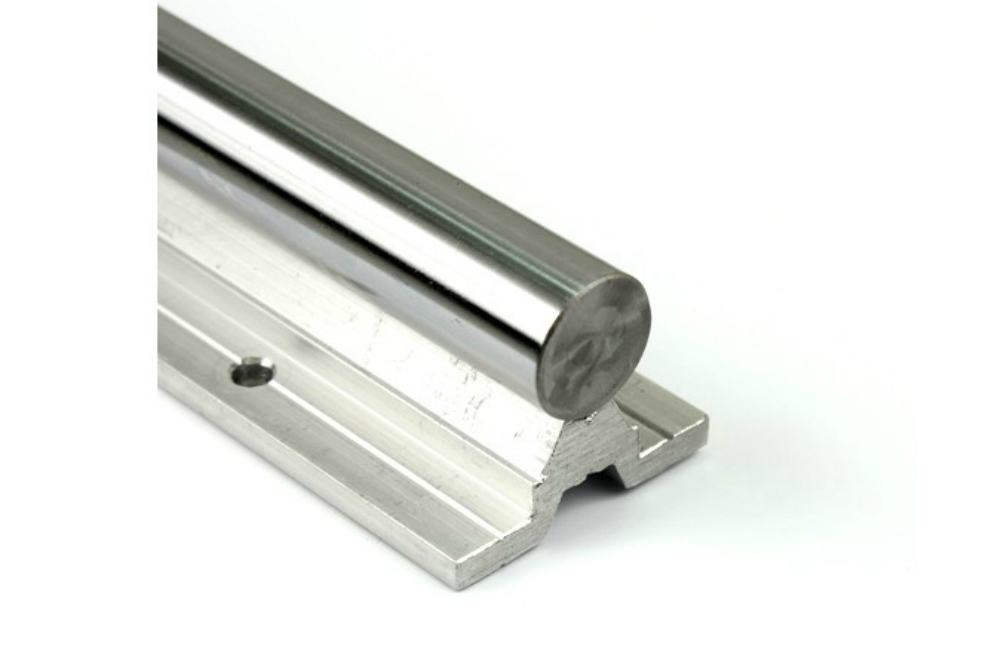

Направляющая SBR16 представляет собой полированный вал, установленный на опорном профиле. Перемещение осуществляется с помощью кареток (линейных подшипников/модулей качения).
Совместимые каретки: SBR16UU (подбор по диаметру 16 мм). Для комплекта оси обычно используют 2 направляющих + 4 каретки (по 2 на каждую направляющую) — конфигурация зависит от массы портала и схемы привода.

Технические характеристики

• Диаметр (D): 16 мм
• Длины реза: 500–3000 мм(кратно 500мм)
• Цена на странице указана: за 500 мм Точные варианты длины и цены выбирайте в прайсе товара перед добавлением в корзину.

Монтаж и советы

• Основание под направляющую должно быть ровным и жёстким: это снижает вероятность перекоса каретки и повышает повторяемость перемещений.
• При установке двух параллельных рельсов важно выдержать параллельность: при необходимости используйте базовые поверхности, упоры и контрольные замеры по всей длине.
• Если узел работает в пыли/стружке, предусмотрите защиту (кожух/гофра) и регулярную очистку направляющей и кареток — это напрямую влияет на ресурс.

Резка направляющих в размер

Резка выполняется в размер с точностью ±5 мм. Угол реза может отличаться от 90°, на торцах возможны цвета побежалости. Расстояние от места реза до крепежного отверстия не регламентируется — при необходимости укажите требование в комментарии к заказу.
