Модули оси Z

Модули оси z для станков с ЧПУ

Данные модули предназначены для использования в станках с ЧПУ в качестве оси Z станка. На передней плите предусмотрены
отверстия под установку модуля для крепления шпинделя. На обратной стороне модуля оси Z предусмотрены крепежные отверстия для крепления на портале оси Х. Комплектующие для крепления модуля на портале оси Х в комплект поставки не входят.

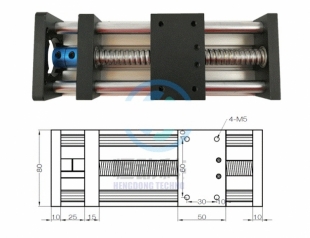

Модуль линейного перемещения оси Z: 80-16-100
  • Габариты Д*Ш*Г (без двигателя) :220*80*68
  • ГайкаSFU- 1605-3
  • Диаметр винта16 мм, шаг 5
Модуль линейного перемещения оси Z: 80-16-200
  • Габариты Д*Ш*Г (без двигателя):320*80*68
  • ГайкаSFU-1610
  • Диаметр винта16 мм, шаг 10
Модуль линейного перемещения оси Z: 80-16-300
  • Габариты Д*Ш*Г (без двигателя):420*80*68
  • ГайкаSFU- 1605
  • Диаметр винта16 мм, шаг 5
10500 ₽
подробнее
Модуль линейного перемещения оси Z: 80-16-500
  • Габариты Д*Ш*Г (без двигателя):620*80*68
  • ГайкаSFU- 1610
  • Диаметр винта16 мм, шаг 10
12200 ₽
подробнее
Модуль линейного перемещения оси Z: S150-16-100
  • Габариты Д*Ш*Г (без двигателя):339*150*96
  • Винт1610
  • Горизонтальная нагрузка/Вертикальная нагрузка150 кг/50кг
  • Тип двигателяNEMA 23/34
15700 ₽
подробнее
Модуль линейного перемещения оси Z: S-150-16-200
  • Габариты Д*Ш*Г (без двигателя):450*150*98
  • Гайка SFU1610
  • Диаметр винта16 мм, шаг 10
  • Тип двигателяNEMA 23/34
17500 ₽
подробнее
Модуль линейного перемещения оси Z: S150-16-300
  • Габариты Д*Ш*Г (без двигателя):560*150*96
  • Гайка SFU1610
  • Горизонтальная нагрузка/Вертикальная нагрузка150 кг/50кг
  • Тип двигателяNEMA 23/34
19700 ₽
подробнее
Модуль линейного перемещения оси Z: S150-16-500
  • Габариты Д*Ш*Г (без двигателя):760*150*96
  • Гайка SFU1605-3
  • Горизонтальная нагрузка/Вертикальная нагрузка150 кг/50кг
  • Тип двигателяNEMA 23/34
24500 ₽
подробнее
Модуль линейного перемещения оси Z: P150-20-100
  • Габариты Д*Ш*Г (без двигателя):345*150*98
  • Винт2005
  • Горизонтальная нагрузка/Вертикальная нагрузка150 кг/50 кг
  • Тип двигателяNEMA 34
17800 ₽
подробнее
Модуль линейного перемещения оси Z:  P-150-20-200
  • Габариты Д*Ш*Г (без двигателя):454*150*98
  • Гайка SFU2005
  • Диаметр винта20мм, шаг05
  • Тип двигателяNEMA 34
19900 ₽
подробнее

На всех линейных модулях устанавливается цельный кронштейн из качественного алюминиевого сплава, что обеспечивает высокую жесткость и соосность.
