Редуктор — это механизм, способный преобразовывать крутящий момент, получаемый от двигателя, другим узлам в механизме. В большинстве механических систем, в том числе и в станках с ЧПУ, он изменяет направление усилия, а также вращательный момент и давление. Таким образом, он позволяет двигателю больше работать и испытывать меньше нагрузок.
ПЛАЦЕНТАРНЫЙ И РЕМЕННОЙ РЕДУКТОР СТАНКОВ С ЧПУ. КАКОЙ ЛУЧШЕ?

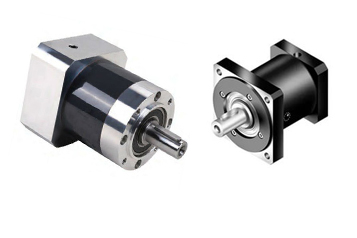

На современных предприятиях наибольшую популярность приобрели два совершенно разных типа редукторов – планетарные и ременные. Первый из них, планетарный – более дорогой, имеет небольшие габариты и демонстрирует наибольшую продуктивность среди аналогичных механизмов. Ременной, в свою очередь – довольно прост в своей конструкции, стоит дешево и так же дешево ремонтируется.

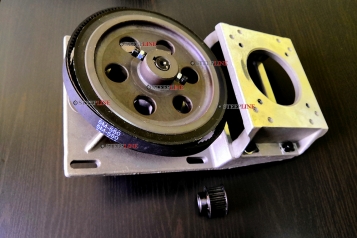

РЕМЕННОЙ РЕДУКТОР
В свою очередь, ременной редуктор — это механизм способный осуществлять передачу вращения между валами, которые расположены параллельно на одной оси. В стандартную конструкцию такого редуктора входят: ведущий и ведомый вал и гибкая связь (зубчатый ремень). Ремень должен обтягивать определенную часть шкива для образования угла обхвата.

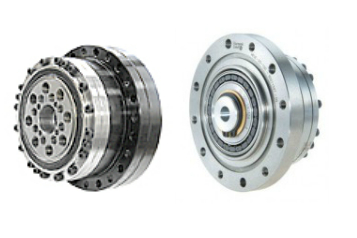

Редуктор позволяет существенно расширить диапазон крутящих моментов шагового двигателя и скорость вращения направляющей оси при минимальных финансовых вложениях и конструктивных изменениях в станках с ЧПУ. Основными преимуществами его использования являются: частичное гашение возможных вибраций, передаваемых от двигателя и корпуса станка, жёсткость конструкции, стойкой к внешним механическим воздействиям, способность передавать значительные усилия без люфтов, высокая точность поворота на заданный угол. Планетарный редуктор для станка с ЧПУ является наиболее востребованным за счёт относительно небольшой массы, компактности конструкции, стойкости к скручиванию, пониженной шумности при работе, высокой надёжности за счёт малой нагрузки на зубья передаточных шестерен и высоким передаточным числам. Кроме того, они существенно снижают нагрузку на ось шагового двигателя и, соответственно, опоры, продляя ресурсы работы механизмов станка. Волновые ЧПУ редукторы, в отличие от планетарных, оснащаются гибкой промежуточной шестерней, которая позволяет обеспечить высокую плавность хода, выдерживать высокие нагрузки на ось, а также повысить передаточное число. При нормированной нагрузке на ось обеспечивается зацепление только 15-20% зубьев от их общего количества, за счёт чего они работают практически бесшумно и в них используются только мелкомодульные механизмы. В нашем интернет-магазине представлены различные типы редукторов с возможностью выбора передаточного числа от 20:1 до 100:1 и передаваемому крутящему моменту более 70 Н•м. Применение качественных материалов и высокоточного оборудования при их производстве позволило обеспечить уровень шума редукторов в процессе их работы до 60 дБ по причине отсутствия люфтов осей и минимальному зазору зацепленных шестерен. Поэтому, приобретая редукторы в компании “ЧПУ Центр”, вы можете быть уверены в их надёжности и долговечности.
