Современные ЧПУ-станки и автоматизированные линии требуют высокой точности, стабильности и долговечности при работе с различными материалами и режимами обработки. В основе этих характеристик лежат профильные направляющие, обеспечивающие линейную подачу с минимальным трением, высокой жесткостью и повторяемостью позиционирования. Использование направляющих для ЧПУ позволяет распределить нагрузку на ось равномерно, снизить износ узлов и обеспечить высокую скорость обработки без потери точности.
В этой статье мы рассмотрим, что такое профильные направляющие, как они устроены, какие параметры важно учитывать при выборе, сравним их с цилиндрическими аналогами и дадим рекомендации по установке, уходу и обслуживанию.
Что такое профильные направляющие и зачем они нужны
Линейные направляющие представляют собой систему, состоящую из рельсов и кареток, которые перемещают рабочий стол или инструмент по заданной траектории. В отличие от простых цилиндрических подшипников, профильные направляющие обеспечивают трение качения с минимальными потерями, стабильную нагрузку на ось и высокую точность позиционирования.
Основные функции профильных направляющих:
Обеспечение высокой жесткости и плавности хода даже при больших нагрузках.
Снижение люфта и колебаний, что критично для точного фрезерования и лазерной резки.
Распределение нагрузки на всю длину рельсы и каретки, увеличивая долговечность и износостойкость.
Возможность установки предварительного натяга для уменьшения люфта и повышения точности.
Профильные направляющие применяются в осевых конструкциях станков (оси X, Y, Z) и автоматизированных линиях, где требуется высокая повторяемость операций и стабильная линейная подача.
Устройство и принцип работы профильных направляющих
Профильные направляющие состоят из двух основных элементов: стальной рельсы и каретки с шариковыми подшипниками. Каретка перемещается по рельсе, при этом шарики внутри каретки прокатываются по профилю рельсы, создавая минимальное трение качения.
Основные компоненты и их роль:
Шариковая каретка — основной элемент, несущий нагрузку и обеспечивающий плавное движение.
Стальная рельса — изготовляется с высокой точностью, обеспечивая стабильность и класс точности на всём протяжении.
Линейные подшипники — внутри каретки распределяют нагрузку на шарики и снижают износ.
Каретки с фланцем и без — фланец облегчает монтаж к конструктивным элементам, а каретки без фланца используются при ограниченном пространстве.
Смазка направляющих — защищает шарики и рельсу от износа и увеличивает долговечность всей системы.
Принцип работы основан на равномерном распределении силы через шарики на профиль рельсы. Настройка предварительного натяга позволяет минимизировать люфт и повысить жесткость конструкции, что критично при высокоскоростной обработке.
Технические особенности:
Нагрузка на ось распределяется равномерно, что увеличивает долговечность и износостойкость.
Жесткость каретки минимизирует вибрации и колебания, улучшая качество обработки.
Точность и повторяемость движений позволяют достигать минимальных допусков при сложной обработке.
Основные параметры выбора профильных направляющих
При подборе линейных направляющих необходимо учитывать ряд характеристик, напрямую влияющих на работу станка и долговечность компонентов.
1. Жесткость и плавность хода
Определяют способность каретки удерживать инструмент без люфта.
Влияют на точность обработки и стабильность при ускорениях и изменениях нагрузки.
2. Нагрузка на ось
Рассчитывается исходя из массы рабочего стола, инструмента и предполагаемого режима резания.
Профильные направляющие выдерживают значительно большие нагрузки, чем цилиндрические.
3. Класс точности
Определяет допустимое биение и люфт.
Высокий класс точности критичен для фрезерных и лазерных станков, где важна повторяемость и точность позиционирования.
4. Тип каретки
С фланцем или без — выбор зависит от способа монтажа и требований к компоновке станка.
Шариковая каретка обеспечивает плавное перемещение и минимальное трение.
5. Предварительный натяг
Позволяет уменьшить люфт и повысить жесткость системы.
Настройка натяга осуществляется в соответствии с нагрузкой и классом точности.
6. Долговечность и износостойкость
Зависит от качества стали рельс, подшипников и правильного обслуживания.
Регулярная смазка направляющих продлевает срок службы и снижает вероятность поломок.
Cписок для упрощения выбора направляющей:
Определить ось применения (X, Y или Z)
Рассчитать нагрузку на ось
Выбрать класс точности, соответствующий требованиям обработки
Определить тип каретки (с фланцем или без)
Определить длину и материал рельсы
Планировать регулярное обслуживание и смазку

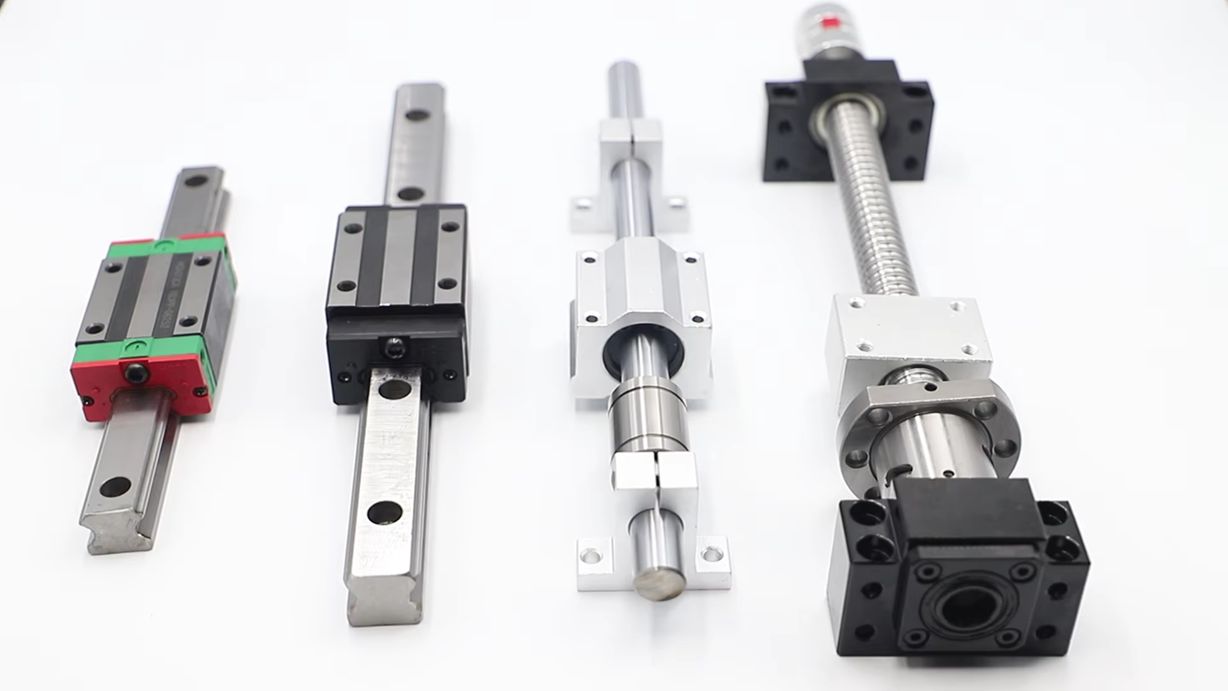

Сравнение профильных и цилиндрических направляющих
Существуют два основных типа линейных направляющих: профильные и цилиндрические.
Преимущества профильных направляющих:
Более высокая жесткость при тех же габаритах.
Плавность хода и минимальный люфт при высоких нагрузках.
Возможность регулировки предварительного натяга.
Подходят для интенсивного использования и высокоскоростной работы.
Преимущества цилиндрических направляющих:
Простая конструкция и низкая стоимость.
Компактность для малых станков и ограниченного пространства.
Используются при лёгких нагрузках и кратковременных циклах работы.
Практический вывод:
Для ЧПУ-станков и автоматизации профильные направляющие обеспечивают лучшую точность, долговечность и способность выдерживать большие нагрузки. Цилиндрические направляющие подходят для малых станков и лёгких режимов работы.
Установка, обслуживание и уход за профильными направляющими
Правильная установка и регулярное обслуживание напрямую влияют на срок службы направляющих и качество работы станка.
Основные рекомендации:
Установка и юстировка
Рельсы должны быть точно параллельны рабочей поверхности.
Проверка осей X, Y и Z на биение и параллельность.
Настройка предварительного натяга кареток для уменьшения люфта.
Обслуживание и смазка
Регулярная смазка линейных подшипников и шариковых кареток.
Очистка рельс от пыли, стружки и загрязнений.
Проверка состояния кареток и подшипников.
Эксплуатационные особенности
Контроль нагрузки на ось и скорости перемещения.
Поддержка плавности хода и жесткости кареток.
Своевременная замена изношенных элементов для сохранения точности.
Заключение
Профильные направляющие являются основой точной линейной подачи на ЧПУ-станках и в автоматизации. Они обеспечивают высокую жесткость, плавность хода, долговечность и износостойкость, позволяя работать с высокими нагрузками и скоростями.
При выборе направляющих для ЧПУ необходимо учитывать класс точности, тип каретки, нагрузку на ось, длину рельсы и возможность установки предварительного натяга. Регулярное обслуживание и правильная смазка линейных подшипников и шариковых кареток обеспечивают долгую эксплуатацию без потери точности.
