Шаговый двигатель — один из наиболее распространённых типов приводов, используемых в станках с ЧПУ, 3D-принтерах, гравёрах, системах позиционирования и промышленной автоматизации. Его популярность объясняется точностью позиционирования, надёжностью и простотой управления. Однако начинающим пользователям не всегда понятно, как подключить шаговый двигатель, какую схему использовать и как избежать ошибок. В этом материале рассмотрим основные этапы подключения и запуска шагового двигателя, а также полезные советы по эксплуатации.
Определение типа шагового двигателя
Перед тем как перейти к подключению, важно определить, какой именно тип шагового двигателя используется. Наиболее распространённые варианты:
- Биполярный шаговый двигатель (4 провода)
- Имеет две независимые обмотки.
- Требует драйвер с двухполярным управлением.
- Обеспечивает высокий крутящий момент и является стандартом для ЧПУ.
- Униполярный шаговый двигатель (5 или 6 проводов)
- Имеет центральные выводы обмоток.
- Может подключаться как в униполярном, так и в биполярном режиме.
- Чаще встречается в старых или бюджетных устройствах.
- Гибридный шаговый двигатель
- Наиболее точный и распространённый, по принципу относится к биполярным.
Тип двигателя определяет, какая схема подключения потребуется для корректной работы.
Схемы подключения шагового двигателя
Чтобы выбрать правильную схему подключения, нужно определить пары проводов, относящиеся к каждой обмотке. Это можно сделать:
- по маркировке на корпусе,
- по документации,
- с помощью мультиметра (пара проводов одной обмотки показывает низкое сопротивление).
Основные схемы:
1. Биполярное подключение (4 провода)
Самая простая схема:
- Две обмотки А и В подключаются к выходам драйвера A+, A– и B+, B–.
2. Биполярное подключение 6-проводного мотора
Униполярный двигатель можно использовать в биполярном режиме:
- Центральные выводы изолируются, используются только крайние пары.
3. Униполярное подключение (5–6 проводов)
Используется с драйверами, поддерживающими униполярный режим:
- Общий провод (COM) соединяется с питанием, остальные — с драйвером.
При правильной схеме двигатель вращается стабильно и без рывков.

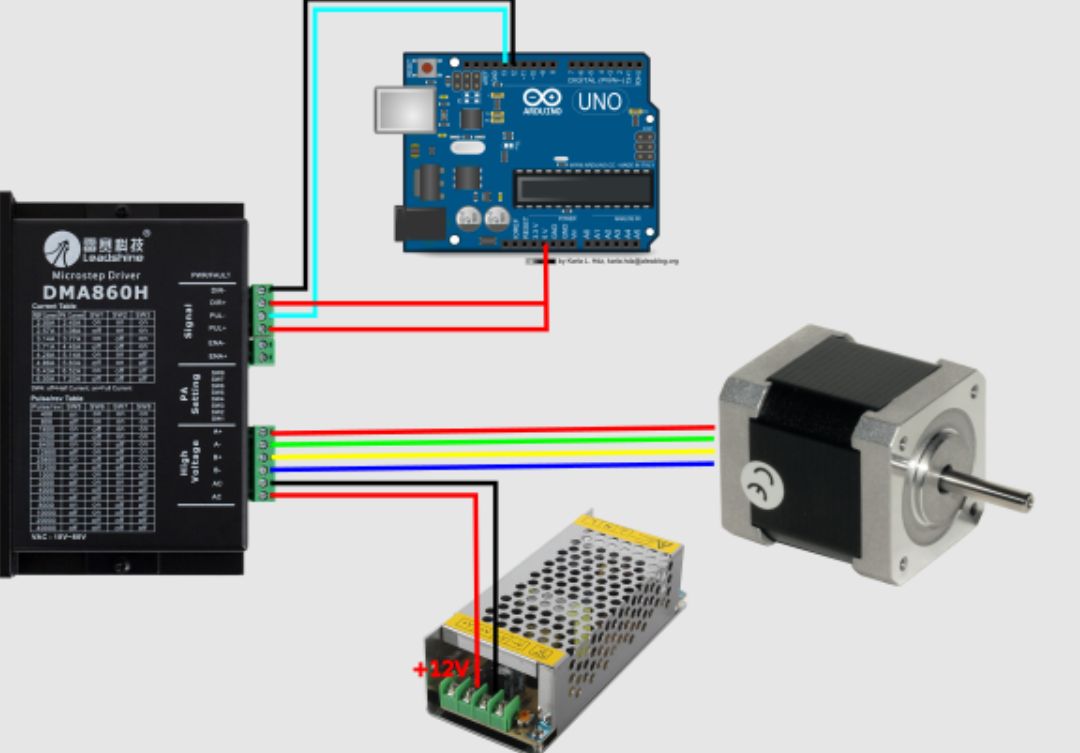

Подключение шагового двигателя к драйверу и контроллеру
Чтобы понять, как подключить шаговый двигатель в рабочую систему, важно знать роль каждого компонента:
- Двигатель — исполнительный механизм.
- Драйвер — устройство, которое подаёт ток в обмотки по сигналам контроллера.
- Контроллер (ЧПУ, Arduino, PLC и др.) — формирует управляющие импульсы.
Основной порядок подключения:
- Подключите двигатель к драйверу согласно маркировке выводов A+, A– / B+, B–.
- Подведите питание драйвера (например, 24–48 В в зависимости от модели).
- Выполните подключение драйвера шагового двигателя к контроллеру:
- PUL (STEP) → выход генерации импульсов
- DIR → выход направления вращения
- ENA (если есть) → разрешение работы драйвера
- Настройте микрошаг, ток и режимы работы драйвера по DIP-переключателям.
- После включения питания можно приступать к тестированию — как запустить шаговый двигатель описано ниже.
Проверка и устранение ошибок подключения
После сборки важно проверить правильность подключения. Возможные проблемы:
Двигатель вибрирует, но не вращается
- Перепутана полярность одной из обмоток.
- Неверно определены пары проводов.
Двигатель греется
- Слишком высокий ток на драйвере.
- Длительная работа в удержании.
Пропуски шагов
- Низкое питание драйвера.
- Неверно выбран режим микрошагов.
- Механическое сопротивление слишком велико.
Способы устранения:
- Проверить схему подключения проводов.
- Уменьшить ток драйвера.
- Увеличить напряжение питания (в пределах допуска).
- Смазать механические узлы или облегчить нагрузку.
Рекомендации и советы по эксплуатации
Чтобы шаговый двигатель работал долго и стабильно, придерживайтесь следующих рекомендаций:
- Используйте блок питания с запасом по мощности 20–30%.
- Не устанавливайте ток выше номинального — это сокращает срок службы двигателя.
- Обеспечьте охлаждение драйвера и при необходимости — двигателя.
- Применяйте качественные кабели, избегайте скруток без пайки.
- Выполняйте регулярную проверку креплений, чтобы избежать вибраций.
- При установке в ЧПУ используйте экранированный кабель для сигнальных линий.
Заключение
Теперь вы знаете, как подключить шаговый двигатель, какую схему выбрать и как избежать типичных ошибок. Правильное подключение обеспечивает стабильную и точную работу оборудования, будь то станок с ЧПУ, роботизированная система или любой другой автоматизированный механизм. Следуйте рекомендациям, и вы легко сможете не только выполнить подключение, но и запустить шаговый двигатель в вашей системе без проблем.
