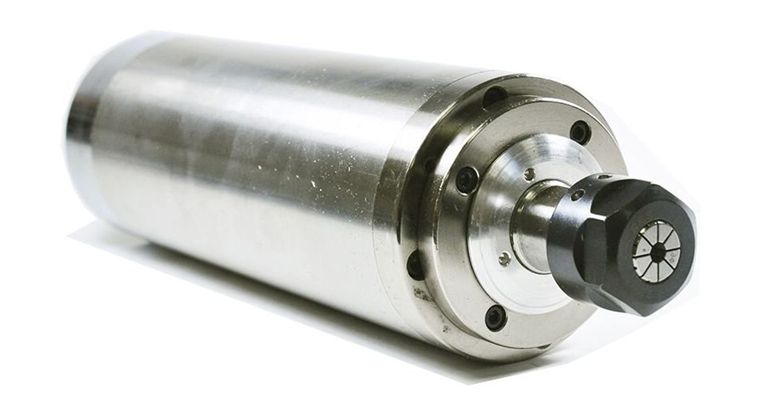

Подбор шпинделя для вашего фрезера с ЧПУ

Что такое шпиндель и какую роль он играет в ЧПУ-фрезере

Шпиндель для ЧПУ — это вращающийся элемент станка, на который устанавливается фреза или другой режущий инструмент. Он обеспечивает передачу мощности от двигателя к инструменту и определяет точность и качество обработки материала.

Основные элементы устройства шпинделя фрезерного станка ЧПУ:

• Вал шпинделя — несёт инструмент и передаёт вращение.

• Подшипники шпинделя — обеспечивают стабильное вращение, минимальное биение и высокую точность обработки.

• Приводной мотор — определяет крутящий момент, частоту вращения и номинальную мощность.

• Система охлаждения — защищает двигатель и подшипники от перегрева и обеспечивает стабильную работу в длительных циклах.

• Крепление инструмента — удерживает фрезу строго в оси шпинделя, влияя на точность и биение инструмента.

От правильного подбора шпинделя зависит способность станка работать с различными материалами: от дерева, МДФ и пластика до алюминия и металлов. Также шпиндель влияет на режимы резания, возможность использования крупных фрез и удержание стабильного крутящего момента при высокой нагрузке.

Основные параметры при выборе шпинделя

При выборе шпинделя важно учитывать несколько ключевых характеристик, чтобы он соответствовал вашим задачам и особенностям станка.

1. Номинальная мощность

• Определяет способность шпинделя выдерживать нагрузку без перегрева.
• Для обработки дерева и МДФ достаточно 1–2 кВт.
• Для алюминия и металлов лучше выбирать шпиндель мощностью от 2,2 кВт.

2. Частота вращения

• Влияет на скорость резки и качество поверхности.
• Для мягких материалов частота вращения может достигать 24–30 тыс. об/мин.
• Для металлов — 6–12 тыс. об/мин, чтобы сохранить инструмент и материал.

3. Диаметр фрезы

• Шпиндель должен поддерживать инструмент нужного диаметра, который вы планируете использовать.
• Большие фрезы требуют мощного шпинделя с высоким крутящим моментом.

4. Нагрузка на шпиндель

• Определяет, с каким усилием шпиндель может резать материал без потери точности.
• Важно учитывать интенсивность работы и массу инструмента.

5. Материал обработки

• Для дерева, МДФ и пластика — шпиндели с высокой частотой вращения и низкой мощностью.
• Для алюминия — шпиндель с более высокой мощностью и стабильным крутящим моментом.
• Для металлов — мощный шпиндель с водяным охлаждением и контролем нагрузки.

6. Точность и биение

• Чем меньше биение шпинделя, тем выше точность обработки.
• Важный параметр для сложных деталей и высокоточного фрезерования.

Cписок для контроля параметров при выборе шпинделя:

• Номинальная мощность

• Частота вращения

• Диаметр фрезы

• Материал обработки

• Нагрузка на шпиндель

• Точность и биение

• Тип охлаждения

Воздушное или водяное охлаждение — что выбрать

Система охлаждения шпинделя существенно влияет на долговечность, стабильность работы и возможность длительной эксплуатации.

Воздушное охлаждение

• Простая и недорогая система.

• Подходит для шпинделей мощностью до 2,2 кВт.

• Хорошо работает с деревом, МДФ и пластиком.

• Недостаток — ограниченная эффективность при длительных и интенсивных нагрузках.

Водяное охлаждение

• Используется для мощных шпинделей, начиная от 2,2 кВт.

• Включает водяной контур, насос и чиллер.

• Обеспечивает стабильную температуру при длительных режимах резания и высоких нагрузках.

• Идеально для обработки алюминия и металлов, а также при больших диаметров фрез.

Правильная система охлаждения увеличивает срок службы подшипников, снижает риск перегрева и повышает точность обработки.

Как подобрать шпиндель под материал и тип станка

Выбор шпинделя зависит не только от параметров, но и от материала заготовки, типа станка и условий работы.

Материал обработки

• Дерево, МДФ, пластик — высокие обороты, меньшая мощность, воздушное охлаждение.

• Алюминий — мощность 2,2–3 кВт, водяное охлаждение, стабильный крутящий момент.

• Металл — высокая мощность, водяное охлаждение, контроль нагрузки на шпиндель.

Тип станка и режимы резания

• Малые настольные станки — шпиндели до 1,5 кВт.

• Промышленные фрезеры — шпиндели 2,2–3,0 кВт и выше.

Диаметр фрезы и крутящий момент

• Большие фрезы требуют шпинделя с высокой мощностью и стабильным крутящим моментом.

• Важно учитывать режимы резания и возможности станка, чтобы избежать перегрузки.

Дополнительные факторы: подключение, охлаждение и уход

1. Подключение шпинделя

• Часто используется частотный преобразователь (инвертор) для регулировки скорости и защиты двигателя.

• Обеспечивает плавное включение, регулировку частоты вращения и стабильный крутящий момент.

2. Обслуживание подшипников

• Регулярная проверка и смазка подшипников шпинделя продлевает срок службы.

• Изношенные подшипники увеличивают биение и снижают точность.

3. Контроль охлаждения

• Для водяных систем проверяйте работу насоса и чиллера.

• Для воздушных — чистите вентиляционные отверстия и следите за температурой корпуса.

4. Рекомендации по уходу

• Регулярная чистка от пыли и стружки.

• Проверка крепления инструмента и подключения шпинделя.

• Контроль состояния охлаждения и смазки подшипников.

Практические советы по выбору шпинделя

• Для фрезеровки мягких материалов, таких как дерево, МДФ или пластик, выбирайте шпиндели с высокой частотой вращения и воздушным охлаждением.

• Для обработки алюминия выбирайте водяное охлаждение и мощность 2,2–3 кВт с стабильным крутящим моментом.

• Для металлов используйте шпиндели с мощностью выше 3 кВт, водяным охлаждением и контролем нагрузки.

• Всегда проверяйте совместимость шпинделя с диаметром фрезы и режимами резания.

• Используйте частотный преобразователь (инвертор) для плавной регулировки скорости и защиты двигателя.

Заключение

Подбор шпинделя для фрезера с ЧПУ — комплексная задача, включающая оценку мощности, частоты вращения, диаметра фрезы, системы охлаждения и материала обработки.

Ключевые рекомендации:

• Определите материал заготовки: дерево, МДФ, пластик, алюминий или металл.

• Подберите мощность шпинделя и частоту вращения под нагрузку.

• Выберите тип охлаждения: воздушное для лёгких шпинделей, водяное для мощных.

• Контролируйте точность и биение инструмента, регулярно обслуживайте подшипники.

• Используйте частотный преобразователь (инвертор) для регулировки скорости и защиты двигателя.
