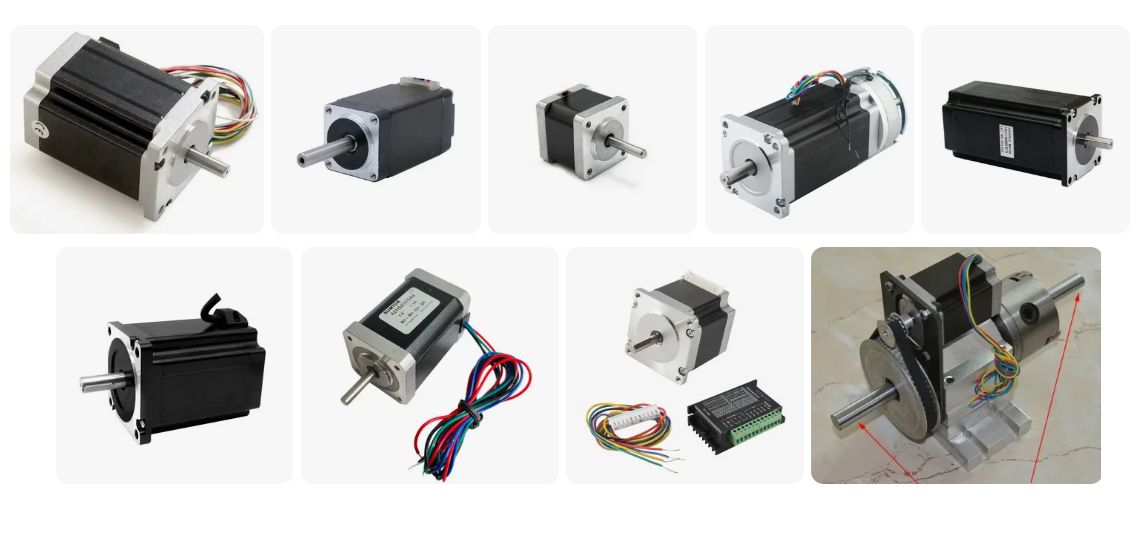

Подбор и расчет шаговых двигателей для ЧПУ

Принцип работы шагового двигателя и его особенности

Шаговый двигатель преобразует электрические импульсы в дискретные угловые перемещения вала. Каждому импульсу соответствует шаг угла, что позволяет точно контролировать положение инструмента и линейное перемещение через винт ШВП.

Основные особенности шаговых двигателей:

• Микрошаг — деление стандартного шага на несколько частей для плавности движения.

• Удерживающий момент — способность двигателя удерживать нагрузку при остановке.

• Резонанс — явление, при котором определённая частота шагов вызывает вибрации, снижающие точность.

• Скорость перемещения и частота шагов — ограничены индуктивностью обмоток и током фаз.

• Низкая тепловая нагрузка при работе на низких оборотах, что обеспечивает надежность при точной обработке.

ШД позволяют управлять осями X, Y, Z с высокой точностью, что делает их незаменимыми для фрезерных, токарных, гравировальных станков и лазерных систем.

Основные параметры, влияющие на выбор шагового двигателя

При выборе шагового двигателя важно учитывать совокупность характеристик, которые определяют его работоспособность в конкретной задаче:

1. Крутящий момент
   Рассчитывается исходя из массы перемещаемой детали, сопротивления направляющих и механизма винта ШВП. Важно учитывать как статический момент для удерживания позиции, так и динамический для перемещения под нагрузкой.

2. Электрическая мощность
   Определяет скорость перемещения и стабильность работы. Более мощные двигатели позволяют увеличивать скорость подачи без потери точности.

3. Шаг угла и микрошаговый режим
   Чем меньше угол шага, тем выше точность позиционирования. Использование микрошагов снижает вибрации и повышает плавность движения, особенно при обработке сложных контуров.

4. Индуктивность обмоток и ток фазы
   Высокая индуктивность замедляет нарастание тока, ограничивая скорость перемещения. Ток фазы должен соответствовать параметрам драйвера, чтобы обеспечить оптимальный удерживающий момент и избежать перегрева.

5. Передаточное отношение механизма
   Определяет связь между угловым перемещением двигателя и линейным перемещением инструмента. Для точной обработки необходимо корректно учитывать передачу винта ШВП или ременной передачи.

6. Момент инерции нагрузки
   Чем выше масса подвижных частей и момент инерции, тем больше крутящий момент требуется для ускорения и торможения.

7. Режимы эксплуатации
   Для вертикальных осей критичен удерживающий момент. Для высокоскоростных осей важна минимизация резонансов.

Подбор двигателя под конкретные задачи

Выбор двигателя зависит от характера работы станка:

• Фрезерные и токарные станки
  Требуется высокая точность позиционирования и стабильный удерживающий момент.

• Гравировальные и лазерные станки
  Ключевое значение имеет микрошаговый режим для плавного движения и минимизации вибраций.

• Конвейеры, подъемные механизмы и автоматические линии
  Основной приоритет — высокая нагрузочная способность и стабильная скорость перемещения при больших массах.

Расчет крутящего момента шагового двигателя:

• Нагрузка на вал — масса заготовки, момент сопротивления при резке и трение направляющих.

• Передаточное отношение винта ШВП или ременной передачи.

• Требуемая скорость перемещения и частота шагов.

Приблизительная формула расчета:

M_{требуемый} = (масса \times g \times радиус винта) + момент сопротивления

Для практической эксплуатации рекомендуется добавлять 20–30% запас на компенсацию резонанса и потерь.

Взаимосвязь двигателя, драйвера и контроллера

Шаговый двигатель не работает изолированно. Он требует правильной интеграции с драйвером и контроллером ЧПУ:

• Драйвер формирует импульсы, управляет током фаз и обеспечивает работу в микрошаговом режиме.

• Контроллер управляет последовательностью импульсов и синхронизирует движение по осям X, Y, Z.

Нарушение согласованности этих компонентов может привести к:

• Потере шагов и снижению точности.

• Перегреву двигателя и драйвера.

• Возникновению резонансов и вибраций.

При подборе рекомендуется учитывать совместимость двигателя с драйвером и контроллером, а также условия эксплуатации.

Практические советы по расчёту и настройке

• Определение шага двигателя: стандартные шаги — 1,8° и 0,9°; для высокой точности и плавности лучше использовать меньший шаг и микрошаговый режим.

• Учет удерживающего момента: выбирать двигатель с запасом по удерживающему моменту для вертикальных осей и сложных операций.

• Расчет линейного перемещения через шаг винта ШВП: линейное перемещение = угол шага × шаг винта / 360°.

• Согласование с драйвером: ток фазы должен соответствовать номинальному значению двигателя.

• Оптимизация частоты шагов: частота шагов не должна превышать допустимую для данного двигателя.

• Электропитание и охлаждение: стабильное питание и контроль температуры двигателя и драйвера предотвращают перегрев.

• Тестирование под нагрузкой: проверка удерживающего момента, скорости перемещения и частоты шагов позволяет определить оптимальные настройки.

Расчет скорости и линейного перемещения

Формула расчета скорости:

V = \frac{Шаг винта \times Частота шагов}{Микрошаги}

• Шаг винта — расстояние, пройденное за один оборот винта.

• Частота шагов — количество импульсов, подаваемых на двигатель за секунду.

• Микрошаги — деление полного шага на более мелкие единицы для плавного движения.

Пример: винт ШВП с шагом 5 мм, частота шагов 1000 Гц, микрошаг 16 → линейная скорость ≈ 312,5 мм/с.

Подбор двигателя под оси X, Y, Z

• Ось X — длинная, с меньшей массой; может работать на более высокой скорости.

• Ось Y — аналогично, но при больших массах заготовки увеличивается крутящий момент.

• Ось Z — вертикальная; требует максимального удерживающего момента и высокой точности.

Заключение

Шаговые двигатели — ключевой элемент точного управления ЧПУ-станками. Правильный подбор и расчет обеспечивают высокую точность позиционирования, стабильность работы и долговечность оборудования.

Рекомендуется учитывать:

• Крутящий момент и нагрузку на вал.

• Электрическую мощность и ток фазы.

• Шаг угла и микрошаговый режим.

• Передаточное отношение винта ШВП и механических передач.

• Совместимость с драйвером и контроллером.
