Концевые датчики являются одной из ключевых систем ЧПУ-станка, напрямую влияющих на безопасность, точность и долговечность оборудования. Их задача — точно фиксировать положение подвижных частей, предотвращать выход деталей за допустимые границы, обеспечивать контроль нулевой точки и передачу сигналов на контроллер.
На современном рынке чаще всего применяются два типа концевых датчиков: механические и индуктивные. Выбор между ними зависит от условий эксплуатации, скорости станка, частоты срабатываний и требований к точности обработки.
В этой статье мы подробно рассмотрим:
- назначение и принцип работы концевых датчиков;
- отличия механических и индуктивных моделей;
- критерии выбора и рекомендации по подключению;
- особенности эксплуатации, калибровки и обслуживания;
- практические примеры использования и советы экспертов.
Назначение концевых датчиков и принцип работы
Концевые датчики выполняют несколько важных функций на ЧПУ-станках:
Фиксация предельного положения подвижных деталей. Это предотвращает столкновения с другими элементами станка и выход за рабочие границы.
Контроль нулевой точки и калибровка осей X, Y, Z. Датчик сообщает контроллеру ЧПУ точное положение подвижной части, что особенно важно для сложной обработки и многокомпонентного производства.
Передача сигнала контроллеру. После срабатывания датчика формируется электрический сигнал, который контроллер обрабатывает для остановки движения, изменения направления или корректировки траектории.
Защита оборудования и оператора. Своевременное срабатывание предотвращает аварийные ситуации, сокращает риск повреждений и повышает безопасность работы.
Принцип работы зависит от типа датчика:
Механические датчики срабатывают при физическом контакте с движущейся частью. Замыкание или размыкание цепи передает сигнал на контроллер.

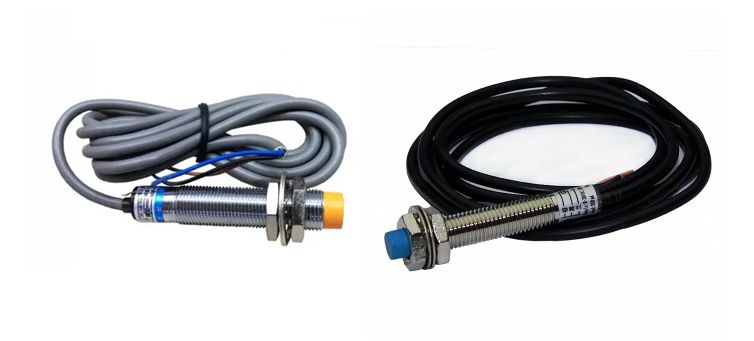

Индуктивные датчики используют изменения магнитного поля при приближении металлической цели. Срабатывание происходит без контакта, что снижает износ и повышает долговечность оборудования.
Благодаря правильному функционированию концевых датчиков обеспечивается высокая точность позиционирования, стабильность работы и защита от аварийных остановок.
Механические концевые датчики
Механические концевые датчики — традиционный вариант для ЧПУ-станков, которые эксплуатируются при невысоких скоростях и относительно невысокой интенсивности работы.
Особенности механических датчиков
Срабатывание по контакту с движущейся деталью.
Простая конструкция, доступная стоимость.
Ограниченный ресурс из-за износа контактов.
Влияние пыли, стружки и влаги на работу датчика.
Необходимость точной установки и периодической проверки.
Преимущества
Легкость монтажа и подключения к контроллеру ЧПУ.
Низкая цена и доступность на рынке.
Работа без сложной электроники.
Недостатки
Высокий износ и ограниченный срок службы при частом срабатывании.
Средняя точность срабатывания.
Регулярное обслуживание и калибровка обязательны.
Механические датчики подходят для бюджетных станков и оборудования с ограниченной частотой перемещений. Они просты в эксплуатации, но менее надежны при высоких нагрузках и скоростях.
Индуктивные концевые датчики
Индуктивные датчики работают по принципу изменения магнитного поля при приближении металлической цели. Они широко применяются на современных ЧПУ-станках благодаря точности и надежности.
Особенности индуктивных датчиков
Бесконтактное срабатывание, что исключает механический износ.
Высокая точность позиционирования.
Герметичный корпус, защищенный от пыли, влаги и стружки.
Возможность работы с различными схемами подключения (NPN / PNP).
Высокая частота срабатываний без потери стабильности.
Преимущества
Долговечность и надежность в условиях интенсивной эксплуатации.
Стабильная работа на высоких скоростях и при частых срабатываниях.
Совместимость с современными контроллерами и автоматизированными линиями.
Недостатки
Более высокая стоимость по сравнению с механическими датчиками.
Необходимость наличия металлической цели для корректного срабатывания.
Индуктивные датчики применяются в промышленных станках, где важны точность, скорость и долговечность.
Сравнение механических и индуктивных датчиков
Выбор датчика зависит от условий эксплуатации и требований к станку. Ниже приведена подробная сравнительная таблица:
|
Параметр |
Механический датчик |
Индуктивный датчик |
|
Принцип срабатывания |
Контакт |
Бесконтактное |
|
Точность |
Средняя |
Высокая |
|
Износ |
Высокий |
Минимальный |
|
Защита от пыли и влаги |
Низкая |
Высокая |
|
Долговечность |
Ограниченная |
Высокая |
|
Частота срабатываний |
Ограниченная |
Высокая |
|
Применение |
Бюджетные станки |
Высокоскоростные и точные станки |
Вывод: для интенсивной эксплуатации и высоких скоростей рекомендуется индуктивный датчик, для простых, малоскоростных станков можно использовать механический вариант.
Подключение концевых датчиков к ЧПУ
Правильное подключение и настройка датчиков критически важны для стабильной работы станка.
Основные шаги:
Определение типа датчика.
Подключение к контроллеру ЧПУ по схеме NPN или PNP.
Настройка точки срабатывания для каждой оси (X, Y, Z).
Проверка сигнала и корректировка положения.
Обеспечение герметичности корпуса и защиты от загрязнений.
Советы по настройке:
Использовать индуктивные датчики для осей с высокой частотой перемещений.
Проверять точность позиционирования после установки.
Для механических датчиков следить за износом и вовремя заменять.
Настроить пульт управления для правильной реакции на сигнал датчика.
Практические рекомендации
Индуктивные датчики рекомендуются для высокоскоростной работы и интенсивного производства.
Механические датчики подходят для бюджетных станков и редкой эксплуатации.
Всегда учитывать среду работы: пыль, стружка и влага требуют герметичных датчиков.
Регулярная проверка и обслуживание датчиков продлевает срок службы и повышает надежность.
Интеграция с контроллером ЧПУ позволяет предотвратить аварийные остановки и повысить точность обработки.
Заключение
Концевые датчики являются ключевым элементом ЧПУ-станка, обеспечивая:
Точность позиционирования.
Защиту оборудования и оператора.
Стабильность работы станка.
Долговечность и надежность.
Рекомендации по выбору:
Механические датчики — для медленных станков и малой нагрузки.
Индуктивные датчики — для высокоскоростной, точной и интенсивной работы.
Обязательно настройка и калибровка всех осей (X, Y, Z).
- Герметизация корпуса и защита от пыли и влаги увеличивают срок службы.
