В механике и автоматизации реечная передача часто воспринимается как устаревшее или шумное решение. Однако современные технологии доказали обратное. Вокруг неё сформировалось множество заблуждений, из-за которых инженеры и сборщики ЧПУ-станков недооценивают её потенциал. В этой статье разберём мифы о реечной передаче, её реальные преимущества и сравним с альтернативами.
Что такое реечная передача и почему вокруг нее столько мифов

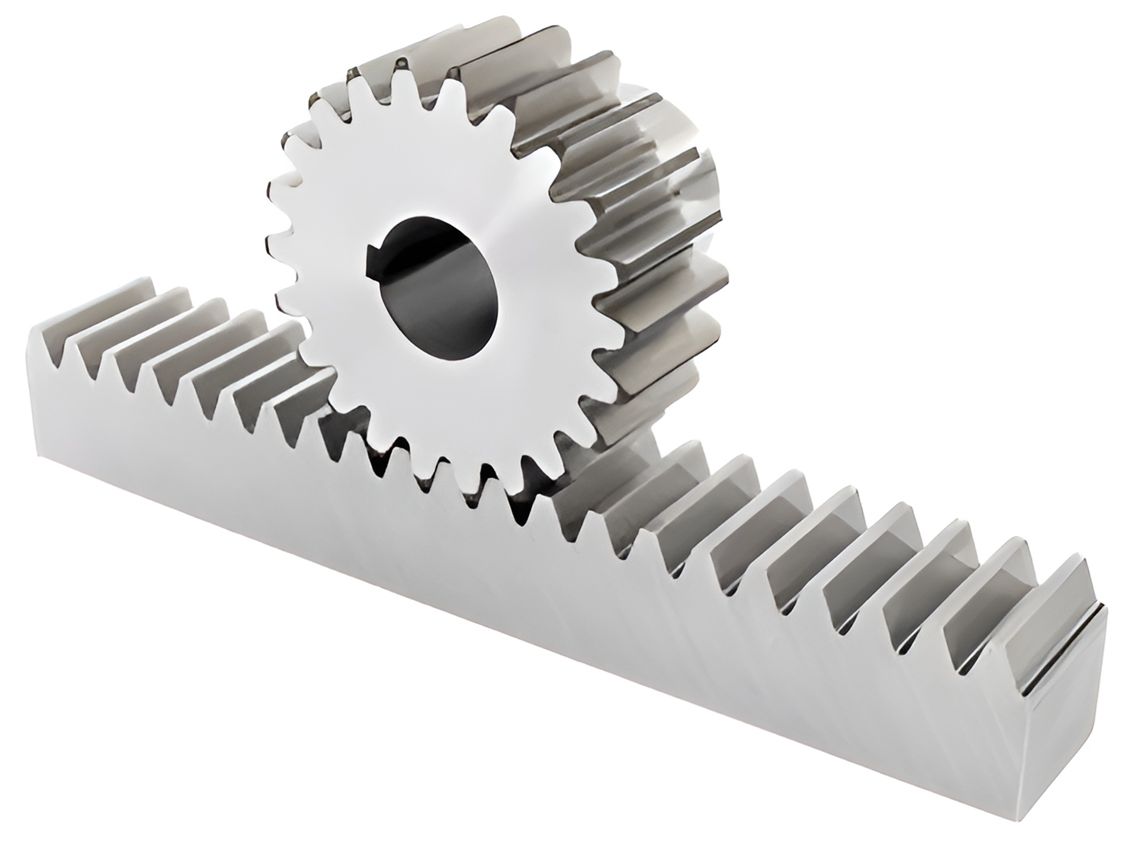

Зубчатая рейка — это линейный элемент с зубьями, взаимодействующий с шестерней. Такой механизм преобразует вращательное движение в поступательное, обеспечивая прямолинейный ход оси станка.
В основе работы лежит простая и надёжная кинематика: зубья рейки и шестерни образуют постоянное зацепление, которое передает усилие без проскальзывания.
Популярность мифов объясняется тем, что ранние модели имели повышенный шум, чувствительность к монтажу и износу. Современные же технологии изменили всё: применяются прецизионная шлифовка, улучшенные материалы и смазка.
Основные мифы и техническая реальность
Миф 1. “Рейка шумная”
Раньше реечные передачи действительно отличались высоким уровнем шума. Однако современные решения:
- используют шлифованные зубья с модулем 1–3 мм, что снижает вибрации;
- применяют сплавы с добавками графита и тефлоновые покрытия;
- добавляется смазка низкой вязкости, уменьшающая трение.
Миф 2. “Рейка неточная”
Старая проблема неточности возникала из-за грубого монтажа. Сейчас прецизионные рейки обеспечивают точность перемещения до ±0,02 мм/м.
Главные факторы точности:
- правильный монтаж — параллельность рейки и направляющих;
- установка регулировочных пластин под опоры;
- качественная шлифовка зубьев и использование компенсационного натяга.
Миф 3. “Рейка быстро изнашивается”
Износ зависит не от конструкции, а от условий эксплуатации. Современные реечные механизмы:
- изготавливаются из закаленной стали (твердость HRC > 50);
- имеют закрытые зубья с защитными чехлами;
- работают при постоянной смазке, что снижает трение в 4–6 раз.
Миф 4. “Рейка требует сложного обслуживания”
На практике обслуживание минимально:
- периодическая проверка зацепления и регулировка шестерни;
- добавление смазки каждые 200–300 часов;
- контроль люфта и состояния направляющих.
Сравнение с альтернативами
|
Параметр |
Реечная передача |
Ременная передача |
ШВП (шарико-винтовая) |
|
Точность |
±0,02–0,05 мм/м |
±0,1 мм/м |
±0,005 мм/м |
|
Скорость |
до 120 м/мин |
до 150 м/мин |
до 50 м/мин |
|
Жёсткость |
Высокая |
Средняя |
Очень высокая |
|
Износ |
Минимальный при смазке |
Растяжение ремня |
Износ гайки |
|
Обслуживание |
Простое |
Минимальное |
Сложное |
|
Стоимость |
Средняя |
Низкая |
Высокая |
Вывод: реечный механизм занимает золотую середину между ременным и ШВП-приводом — сочетая доступность, точность и долговечность.
Практические рекомендации по выбору и эксплуатации
- Выбирайте рейку и шестерню одинакового модуля (M1–M3) и класса точности не ниже DIN 6.
- Для длинных осей (> 2 м) предпочтительно использовать сегментированные рейки с шлифованными торцами.
- При монтаже контролируйте параллельность относительно направляющих и осей привода.
- Используйте смазочные системы с автоматической подачей (масло- или густосмазочные).
- При работе в пыльных условиях — ставьте защитные чехлы.
- Не допускайте чрезмерного преднатяга, чтобы избежать преждевременного износа.
Ознакомьтесь с ассортиментом Зубчатых реек и шестерен и другими комплектующими для ЧПУ-станков.
Заключение
Многие мифы о реечной передаче — следствие устаревших технологий и неправильной установки. Современные материалы, высокая точность шлифовки и автоматизированные системы смазки сделали реечные передачи надежным и эффективным решением для станков с ЧПУ, где важны скорость, долговечность и стабильность.
Кратко:
- «Шумная» — уже нет.
- «Неточная» — при правильной сборке точная.
- «Быстро изнашивается» — не подтверждается.
- «Сложная в обслуживании» — требует минимального сервиса.
При грамотном подборе и монтаже реечная передача становится одним из самых эффективных узлов кинематики в современном ЧПУ-оборудовании.
