Фрезеровка ЧПУ станками. Оборудование, материалы и типы фрезеровки

Что такое фрезерование и как оно работает

Чтобы понять, что такое фрезерование, нужно рассмотреть сам принцип: это процесс снятия материала с поверхности заготовки вращающимся инструментом — фрезой. В отличие от токарной обработки, где вращается деталь, во фрезеровке движется инструмент, а заготовка остаётся неподвижной (или перемещается по линейным осям).

Суть работы ЧПУ-станка заключается в преобразовании цифровой программы в реальные движения шпинделя и рабочих осей. Фрезерная обработка может включать операции чернового съёма, чистовой обработки, контурного фрезерования и доводки, а также гравировку и 3D-моделирование поверхности.

Основные этапы технологического цикла:

1. Подготовка 3D-модели детали в CAD-программе.
2. CAM-моделирование траекторий инструмента и генерация управляющего кода G-code.
3. Программирование станков с указанием параметров резания: скорость шпинделя, подача, глубина реза, шаг по осям.
4. Фиксация заготовки и установка инструмента в шпиндель.
5. Запуск программы и автоматическая обработка по заданной траектории.

В работе участвуют три координатные оси X, Y, Z, а также иногда дополнительные оси A и B — для обработки под углом или на поворотных столах. Современные станки обеспечивают точность позиционирования до ±0,005 мм, что делает их незаменимыми при производстве сложных компонентов.

Оборудование для фрезеровки с ЧПУ

Современные станки с ЧПУ делятся на несколько категорий по назначению, конструктиву и типу привода. Основные типы оборудования:

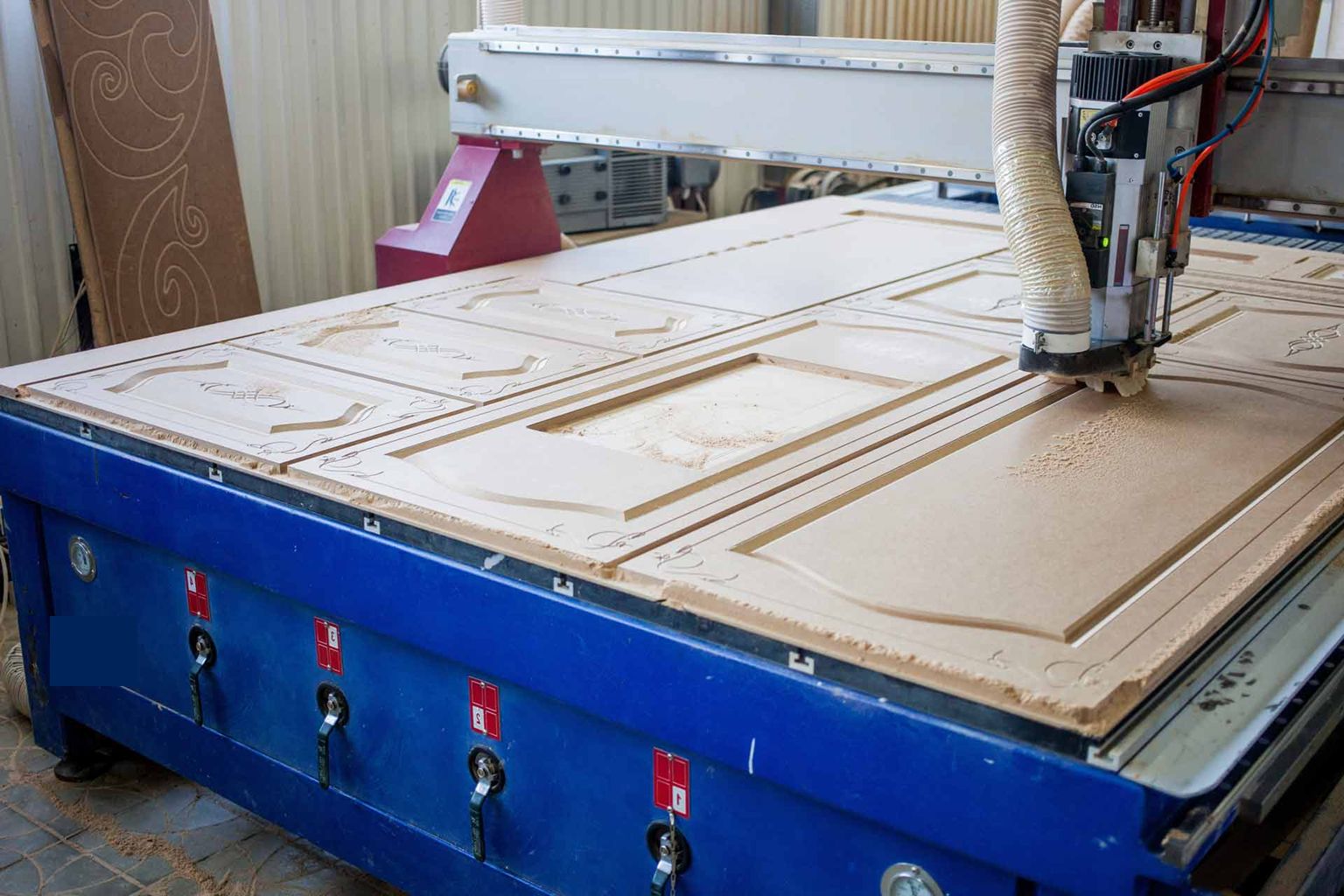

1. Портальные фрезерные станки

Имеют жёсткую раму и подвижный портал. Отличаются высокой точностью и применяются при обработке крупногабаритных деталей из алюминия, пластика или дерева. Управление по трём осям и мощные шпиндели обеспечивают универсальность.

2. Настольные и компактные фрезеры

Используются в мелких мастерских и при изготовлении прототипов. Несмотря на компактные размеры, обеспечивают высокое качество обработки и подходят для небольших изделий.

3. Вертикально-фрезерные центры

Самый распространённый тип промышленного оборудования. Обеспечивают вертикальное расположение шпинделя, удобное управление и хорошую жёсткость конструкции.

4. Горизонтальные фрезерные центры

Применяются для массивных заготовок и обработки труднодоступных поверхностей. Позволяют сократить количество перенастроек благодаря многопозиционным столам.

5. Токарно-фрезерные комплексы

Совмещают функции токарной и фрезерной обработки, что сокращает время производства и позволяет выполнять несколько операций без переустановки детали.

Важные узлы станка:

• Шпиндель — отвечает за вращение фрезы; его мощность, частота и точность крепления влияют на производительность.
• Сервоприводы обеспечивают плавное и точное перемещение по координатам.
• Контроллер ЧПУ — мозг станка, который интерпретирует управляющую программу.
• Системы охлаждения и аспирации защищают инструмент от перегрева и удаляют стружку.
• Инструментальная оснастка включает цанговые патроны, оправки, держатели и магазины автоматической смены инструментов.

Материалы для фрезеровки

Фрезеровка ЧПУ применяется для огромного спектра материалов — от мягких пластиков до закалённых сталей. Для каждого типа заготовки требуется свой подход и инструмент.

Металлы

• Алюминий — легко обрабатывается, требует высоких оборотов шпинделя и хорошего охлаждения.
• Сталь и нержавеющая сталь — повышенная прочность требует твердосплавных фрез и малой подачи.
• Медь и латунь — хорошая обрабатываемость, но высокая теплопроводность требует контроля скорости резания.

Пластики и композиты

• Легко поддаются резке, но склонны к оплавлению при избыточной температуре. Используются фрезы с острыми режущими кромками и увеличенной подачей.

Дерево и фанера

• Один из самых распространённых материалов для 2D и 3D фрезеровки, особенно в производстве мебели и рекламных конструкций. Требует эффективного удаления стружки.

Композитные и углеродные материалы

• Применяются в авиа- и автопроме. Требуют особых фрез с алмазным покрытием и контролируемого параметра резания, чтобы исключить расслоение волокон.

Виды фрезеровки и применяемые инструменты

Фрезеровка ЧПУ делится по нескольким признакам — по направлению обработки, по целям и по типу применяемого инструмента.

По типу обработки:

1. Плоское фрезерование — черновая и чистовая обработка плоских поверхностей.
2. Контурное фрезерование — создание внешних и внутренних контуров детали.
3. Копировально-фрезерная обработка — повторение сложной формы по 3D-модели.
4. Гравировка и фрезерование — создание декоративных надписей и рельефов.
5. Токарно-фрезерная обработка — сочетание резания при вращении заготовки и вращении инструмента.
6. Финишное фрезерование — получение окончательного качества поверхности.

По осевой конфигурации:

• 2D-фрезеровка — обработка в одной плоскости, используется для панелей и табличек.
• 3D-фрезеровка — обработка пространственных поверхностей, форм, пресс-форм, моделей и прототипов.

По типу инструмента:

• Концевые фрезы — универсальные, для обработки торцевых и контурных поверхностей.
• Торцевые фрезы — для чернового съёма больших объёмов материала.
• Профильные фрезы — для фигурных канавок и декоративных элементов.
• Шаровые фрезы — для трёхмерной обработки.
• Фрезы для гравировки — имеют острый угол и малый диаметр.

Выбор инструмента определяется не только материалом, но и требуемым КПД редуктора шпинделя, устойчивостью к износу и чистотой поверхности.

Преимущества технологии и точность обработки

Главное преимущество фрезеровки ЧПУ — сочетание автоматизации, высокой точности и повторяемости.
Ключевые достоинства:

• Минимизация человеческого фактора — всё задаётся программно.
• Стабильное качество даже при серийном производстве.
• Возможность обработки сложных 3D-форм.
• Высокая точность позиционирования (до 0,005 мм).
• Совместимость с системами CAD/CAM.
• Быстрая переналадка на новую партию.
• Возможность подбора редуктора по мощности для согласования скоростей шпинделя.

Кроме того, фрезеровка позволяет совмещать несколько операций — сверление, выборку пазов, гравировку, финишную шлифовку — в одном рабочем цикле.

Практические аспекты эксплуатации и обслуживания

Чтобы фрезеровка ЧПУ давала стабильно высокое качество, важно соблюдать особенности эксплуатации оборудования:

1. Периодическая проверка состояния направляющих — наличие люфтов снижает точность.
2. Смазка и обслуживание всех подвижных узлов — продлевает срок службы направляющих и винтов.
3. Контроль электропитания и заземления, чтобы исключить сбои электроники.
4. Обновление ПО и прошивки контроллера ЧПУ для повышения стабильности.
5. Регламент ТО — проверка шпинделя, подшипников и сервоприводов не реже одного раза в квартал.

Также важно учитывать условия работы — влажность, запылённость, наличие систем фильтрации и охлаждения. Правильное профилактическое обслуживание помогает избежать простоев и продлевает ресурс оборудования.

Как выбрать станок и инструмент

Выбор оборудования для фрезеровки ЧПУ зависит от задач производства:

• Материалы обработки — для металла требуются мощные шпиндели и твердосплавный инструмент.
• Габариты заготовки — определяют размер рабочего стола и хода по осям.
• Требуемая точность и шероховатость поверхности.
• Наличие функции автоматической смены инструмента при серийной обработке.
• Сложность геометрии — для 3D-фрезеровки желательно наличие 4-й и 5-й осей.
• Поддержка CAM-программ и интерфейс связи с ПК.

При правильном подборе параметров, мощности и инструмента фрезеровка ЧПУ становится надёжным и высокопроизводительным этапом технологической цепочки.

Заключение

Фрезеровка ЧПУ — это ключевая технология современного производства, обеспечивающая высокую точность, скорость и гибкость. Она сочетает цифровое проектирование, CAM-моделирование, точную механику и надёжную электронику. Благодаря использованию современных инструментов, грамотному программированию и регулярному обслуживанию, фрезерная обработка становится максимально эффективной и безопасной.
