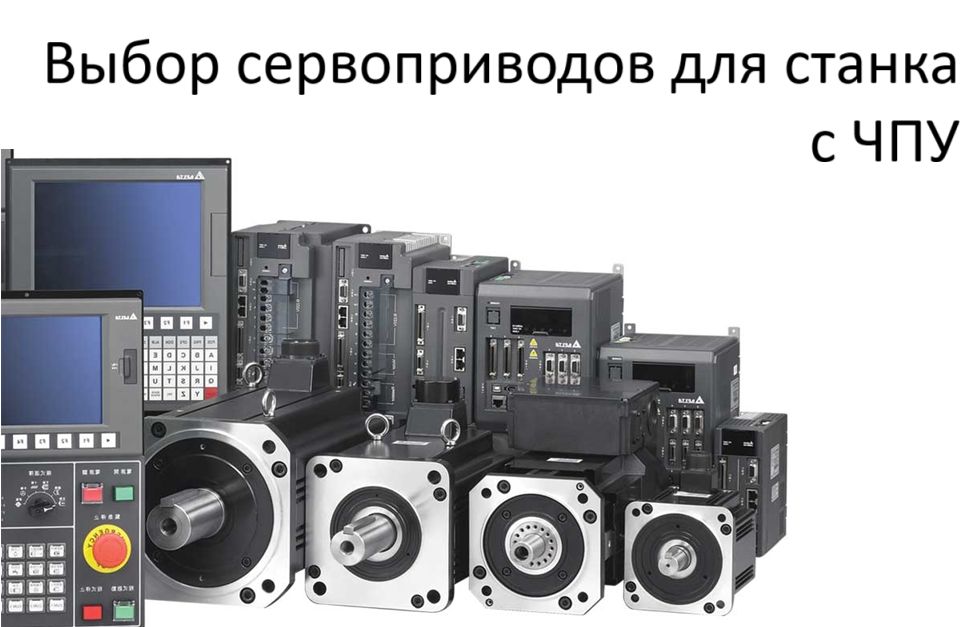

Выбор сервопривода для ЧПУ-станка напрямую влияет на производительность, точность и ресурс оборудования. Понимание ключевых параметров и требований к сервомотору позволяет инженеру-сборщику или владельцу мастерской принять обоснованное решение и избежать стандартных ошибок.
Как работает сервопривод и чем он отличается от шагового двигателя
Основы работы
Сервопривод — это исполнительный механизм с обратной связью: двигатель + энкодер + сервоусилитель, который получает управляющий сигнал, сравнивает положение с реальным и корректирует его.
Отличия от шагового двигателя
- Шаговый двигатель работает как разомкнутая система — шаги отправляются и считается, что позиция достигнута, риск «потери шагов» присутствует.
- Сервопривод реализует закрытую систему: наличие энкодера обеспечивает обратную связь, что улучшает точность, плавность и динамику.
- При высоких нагрузках и требованиях к скорости/ускорению сервосистема предпочтительнее.
Основные параметры при выборе сервопривода
При подборе сервопривода учитывайте следующие критические технические параметры:
Механические и электрические параметры
- Номинальный момент (Mₙ): нужен запас ≥ 20-30 % от вычисленной нагрузки на валу.
- Мощность и скорость: для лёгких станков достаточно 200-400 Вт; для металлообработки — 500 Вт-2 кВт.
- Инерция двигателя и нагрузка: чем выше инерция, тем медленнее динамика; допустимо использовать редуктор с передаточным числом i = 5-10.
- Энкодер: разрешение 2500-10000 имп./об или выше, для задающих задач позиционирования.
- Интерфейс управления: поддержка сигнала Pulse/Dir, аналогового ±10 В, CANopen, EtherCAT. Несовместимость с контроллером станка приводит к нестабильной работе.
- Совместимость с контроллером ЧПУ и приводной схемой: убедитесь, что драйвер сервомотора и контроллер станка поддерживают нужные форматы и диапазоны.
Практическая таблица-ориентир
|
Применение станка |
Мощность серво (пример) |
Скорость/ускорение |
Примечание |
|
Портальный ЧПУ 600×900 мм |
300-500 Вт |
до 3000 об/мин |
Хорошее решение для дерева |
|
Фрезерка по металлу средних размеров |
1-1.5 кВт |
до 4000 об/мин, ускорение > 1000°/с² |
Требуется высокая динамика |
|
Тяжёлый металлообрабатывающий станок |
2-3 кВт или выше |
до 5000 об/мин |
Желательно с редуктором |
Согласование с системой ЧПУ и электроникой
- Убедитесь, что управляющий сигнал вашего контроллера соответствует входу серводрайвера.
- Питание: часто 220 В (однофазное) до 1 кВт и 380 В (трехфазное) для мощных приводов.
- Фильтрация помех: установить входной фильтр EMC, использовать заземление, компенсировать реактивную нагрузку.
- Настройка контуров: необходимо проведение автотюнинга тока и скорости, регулировка PID-контуров согласно рекомендации производителя для уменьшения вибрации и повышения точности.
Практические рекомендации по выбору сервопривода
- Рассчитайте нагрузку на каждую ось (X, Y, Z): масса узла, скорость подачи, инерция.
- Подберите запас мощности и момента — это даст стабильность работы.
- При замене шагового мотора на серводвигатель убедитесь, что контроллер поддерживает режим сервосистемы.
- Предпочтите комплектный привод + драйвер одного производителя — облегчит интеграцию и обслуживание.
- Учтите условия эксплуатации: высокая температура, вибрации, наличие СОЖ — выбирайте защиту IP, усиленный корпус.
Заключение
Выбор сервопривода для станка с ЧПУ — важный шаг, влияющий на точность, скорость и надёжность оборудования. Подумайте об:
- запасе по мощности и моменту;
- совместимости мотора с контроллером;
- динамике и нагрузке системы.
Чек-лист перед покупкой:
- Рассчитана нагрузка по осям
- Определен запас мощности и момента
- Совместимость контроллера и сервопривода подтверждена
- Учтены условия эксплуатации: температура, вибрации, защита
- Планируется монтаж и настройка системы
Также рекомендуем изучить раздел Шаговые двигатели и сервоприводы и полный каталог Комплектующих для ЧПУ-станков — это поможет подобрать все необходимые элементы для сборки и модернизации вашей системы.
Грамотный выбор сервопривода — ключ к устойчивой и эффективной работе ЧПУ-станка.
