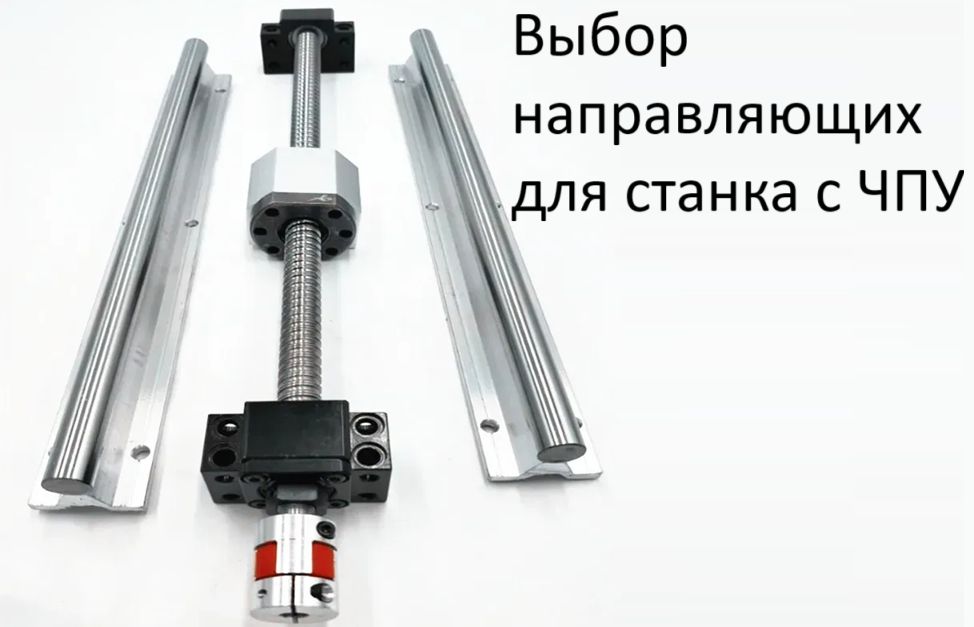

Выбор направляющих для станка с ЧПУ

Типы направляющих для станков с ЧПУ

1. Линейные цилиндрические

Используются в лёгких и средних станках, обеспечивают плавное перемещение и простоту монтажа.

• Основаны на принципе трения качения.

• Опора — стальной вал с подшипниковыми втулками.

• Недостатки: ограниченная жесткость и чувствительность к люфту.

• Рекомендуются при небольших нагрузках и умеренной грузоподъемности.


2. Профильные направляющие (рельсовые системы)

• Представляют собой шлифованную стальную рельсу с шариковой или роликовой кареткой.

• Обеспечивают минимальный коэффициент трения (≈0,003–0,005).

• Отличаются высокой точностью и устойчивостью при нагрузках на ось.

• Используются в большинстве современных фрезерных и лазерных станков.


3. Роликовые направляющие

• Применяются в тяжелых промышленных установках.

• Вместо шариков — цилиндрические ролики, что увеличивает жёсткость и долговечность.

• Выдерживают значительные динамические усилия, но требуют точного монтажа и регулярной смазки.


4. Призматические и “ласточкин хвост”

• Традиционное решение для токарных и фрезерных станков.

• Обеспечивают точность позиционирования и устойчивость к нагрузкам, но имеют высокий коэффициент трения.

• Требуют качественной шлифовки и периодического обслуживания.


Критерии выбора: жесткость, нагрузка, точность и монтаж

При выборе направляющих следует учитывать:

• Жесткость и устойчивость конструкции.
  Чем меньше люфт и деформация при нагрузке, тем выше точность. Для металлообработки предпочтительны профильные рельсы с предварительным натягом.

• Грузоподъёмность.
  Рассчитывается по массе подвижной оси (X, Y, Z), скорости и типу привода.

• Точность перемещения.
  Для фрезеровки и гравировки достаточно класса точности N (±0,01 мм/м), для лазерных и координатных станков — H или P (до ±0,003 мм/м).

• Соотношение длины и диаметра валов.
  Для цилиндрических направляющих оптимально ≤ 50:1. Превышение вызывает прогиб и биение.

• Коэффициент трения.
  У профильных рельсов он ниже в 10–15 раз, чем у плоских направляющих.

• Монтаж.
  Поверхности должны быть тщательно выровнены и обработаны. При установке профильных направляющих важно выдерживать параллельность рельс и одинаковый преднатяг кареток.


Монтаж, эксплуатация и обслуживание направляющих

• Перед установкой необходимо произвести юстировку плоскости основания.

• Прикручивание рельсов — от центра к краям, с контролем момента затяжки.

• После монтажа — обязательная смазка направляющих консистентной или жидкой смазкой, совместимой с материалом уплотнений.

• Важно контролировать люфт кареток и своевременно заменять шариковые блоки.

• Для роликовых систем — периодическая регулировка преднатяга.

• При работе в запыленной среде используйте защитные чехлы или гармошки.


Типичные ошибки при установке

1. Несоосность рельс или валов → повышенный износ, клинение.

2. Отсутствие или избыток смазки → повреждение дорожек качения.

3. Неправильный выбор класса точности → неточности при повторяющихся перемещениях.

4. Игнорирование температурных деформаций корпуса станка.

5. Неправильное размещение кареток — уменьшает точность перемещения и ресурс.


Практические рекомендации

• Для лёгких портальных ЧПУ — линейные цилиндрические направляющие на валах Ø12–20 мм.

• Для фрезерных по дереву и пластику — профильные рельсы серии HIWIN MGN или HG с шагом 20–25 мм.

• Для металлообработки — роликовые системы с повышенным преднатягом.

• При самостоятельной сборке важно обеспечить равномерное распределение нагрузки по всем осям.

• Контроль люфта и состояния шариковых дорожек — не реже 1 раза в 6 месяцев.

• Используйте оригинальные комплектующие, адаптированные под конкретные оси X, Y, Z.


Рекомендуем ознакомиться с ассортиментом на сайте:

• Направляющие для ЧПУ — цилиндрические, профильные и роликовые типы.

• Комплектующие для ЧПУ станков — приводы, шпиндели, ШВП и аксессуары.


Заключение

Выбор направляющих для станка с ЧПУ — это компромисс между точностью, стоимостью и условиями эксплуатации.
Главные рекомендации:

• Для высокой точности — профильные рельсы с преднатягом.

• Для лёгких систем — цилиндрические валы с подшипниками.

• Для тяжелых нагрузок — роликовые направляющие.

• Соблюдайте требования монтажа и обслуживания, чтобы обеспечить долговечность и стабильность работы станка.


Грамотно подобранные направляющие — основа точной и надежной работы любой ЧПУ-системы.
