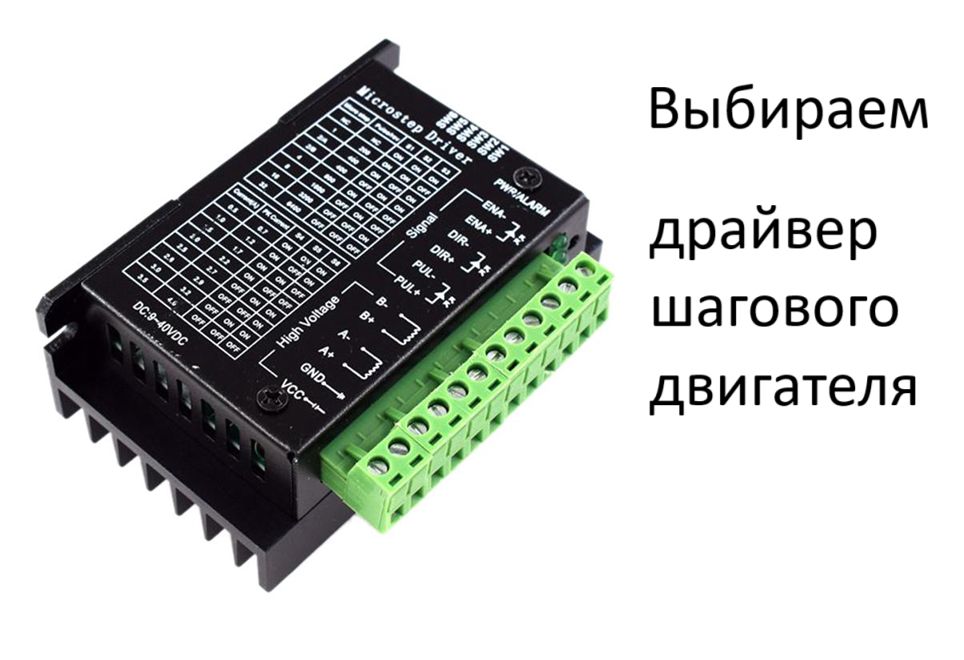

Правильно подобранный драйвер шагового двигателя — основа стабильной работы любого станка с ЧПУ. От этого модуля зависит точность позиционирования, плавность перемещения и долговечность привода. Ошибка при выборе может привести к перегреву, пропускам шагов или нестабильной работе осей. В этом материале рассмотрим, как подобрать драйвер для шагового двигателя, какие параметры учитывать и какие ошибки чаще всего допускают пользователи.
Основные критерии выбора драйвера шагового двигателя
1. Ток и напряжение питания
Главный параметр — ток фазы. Он должен соответствовать номинальному току двигателя или иметь небольшой запас (до 10–15 %).
- Если ток драйвера ниже — двигатель не развивает требуемого момента.
- Если выше — перегревается и снижается ресурс.
Диапазон питания выбирается в зависимости от используемого источника:
- 12–24 В — для настольных ЧПУ и легких осей;
- 36–48 В — для средних фрезеров;
- 60–80 В и выше — для профессиональных систем с большими скоростями и моментом.
2. Количество фаз
Наиболее распространены двухфазные драйверы, совместимые с 4-, 6- и 8-проводными шаговыми двигателями. Для высокоточных систем используются трёхфазные модели, обеспечивающие повышенную плавность и момент.
3. Поддержка микрошагов
Функция микрошаг позволяет делить один шаг на несколько микрошагов, обеспечивая более плавное движение и высокую точность.
Типичные режимы — от 1/2 до 1/256 шага. Чем выше значение, тем мягче ход, но возрастает нагрузка на контроллер и драйвер.
4. Совместимость с контроллером
Перед покупкой убедитесь, что модуль драйвера поддерживает интерфейс вашего контроллера — например, Step/Dir, Pulse/Direction или RS485. Для систем Mach3 и NCStudio применяются драйверы с TTL-входами, а для промышленных ЧПУ — модели с дифференциальными сигналами.
5. Дополнительные функции и защита
Современные драйверы оснащены встроенными модулями:
- Защита от перегрева, короткого замыкания и перенапряжения;
- Автоматическое снижение тока удержания при простое;
- Переключатели DIP для настройки шага, тока и режима работы;
- Светодиодная индикация ошибок.
Эти функции повышают стабильность и срок службы электроники.
Функции и особенности современных драйверов
|
Функция |
Назначение |
Преимущество |
|
Микрошаговое управление |
Деление шага на подшаги |
Повышает точность и плавность |
|
Токовое ограничение |
Настройка номинального тока фазы |
Исключает перегрев двигателя |
|
Защита по температуре и току |
Автоматическое отключение при перегрузке |
Повышает надёжность |
|
Энергосбережение |
Снижение тока при простое |
Уменьшает нагрев и расход энергии |
|
Автонастройка |
Подбор параметров под двигатель |
Упрощает ввод в эксплуатацию |
|
Поддержка различных логических уровней (5–24 В) |
Совместимость с широким спектром контроллеров |
Гибкость интеграции в систему |
Практическая инструкция: как подобрать и заменить драйвер
1. Определите параметры двигателя
Посмотрите паспортные данные: ток, напряжение, тип обмотки и индуктивность. Для примера, двигатель NEMA 23 с током 3 А требует драйвер с током 3–3,5 А и напряжением до 48 В.
2. Согласуйте интерфейс и уровень сигналов
Уточните тип сигналов контроллера ЧПУ: 5 В TTL, 24 В, опторазвязка. Неверное подключение может привести к выходу из строя входных цепей.
3. Настройте переключатели DIP
Обычно они задают:
- рабочий ток;
- режим микрошагов;
- направление или фазу сигнала.
4. Проверьте совместимость по типу сигнала и фазности
Для двухфазных двигателей — драйверы серий TB6600, DM542, Leadshine DM556 и аналоги.
Для трехфазных двигателей — DM860, HBS860H и другие модели с током до 7,2 А.
Типичные ошибки и рекомендации по эксплуатации
- Неверное подключение выводов драйвера.
Провода обмоток должны быть соединены строго по схеме производителя. Ошибка приведёт к неравномерному вращению или перегреву. - Заниженное питание.
Если напряжение питания меньше минимального, двигатель теряет момент, особенно на высоких скоростях. - Игнорирование теплоотвода.
При работе с током свыше 3 А драйвер необходимо устанавливать на радиатор или металлическое основание. - Неправильная настройка микрошагов.
Слишком мелкий шаг снижает скорость и вызывает потерю синхронизации при высокой частоте импульсов. - Отсутствие защиты по питанию.
Рекомендуется использовать блоки питания с ограничением по току и фильтрацией помех.
Практические рекомендации
- Для большинства систем класса NEMA 17–23 достаточно драйверов DM422, TB6600 или аналогов.
- Для NEMA 34 применяются мощные модули (DM860, EM806).
- При необходимости тихой работы выбирайте модели с DSP-управлением (Leadshine, JSS, Wantai).
- Проверяйте охлаждение — перегрев снижает ресурс микросхем и транзисторов.
- Используйте экранированные кабели для снижения наводок и обеспечения стабильной связи с контроллером.
Для удобства подбора рекомендуем посетить разделы:
- Драйвер шагового двигателя — каталог актуальных моделей;
- Шаговые двигатели — совместимые моторы;
- Комплектующие для ЧПУ станков — всё для сборки и модернизации систем автоматизации.
Заключение
Выбор драйвера — это не только подбор по току и напряжению. Важно учесть совместимость с контроллером, наличие защиты, правильную настройку переключателей и охлаждение.
Грамотно подобранный драйвер двигателя обеспечит стабильность, плавность и точность работы станка с ЧПУ, а также продлит срок службы всего узла.
Краткий чек-лист:
- Определите параметры двигателя (ток, фазы, питание).
- Проверьте интерфейс и уровень сигналов.
- Настройте микрошаги и ток фазы.
- Установите драйвер с хорошим теплоотводом.
- Проведите тестовое вращение перед полной нагрузкой.
Такой подход гарантирует корректную работу привода и долгосрочную эксплуатацию оборудования.
