Правильный метод фрезерования напрямую влияет на качество поверхности, срок службы инструмента и точность обработки. В практике ЧПУ применяются два основных подхода — встречное фрезерование и попутное фрезерование. Разобраться, какой из них эффективнее, важно при настройке режимов резания для конкретного материала и типа станка.

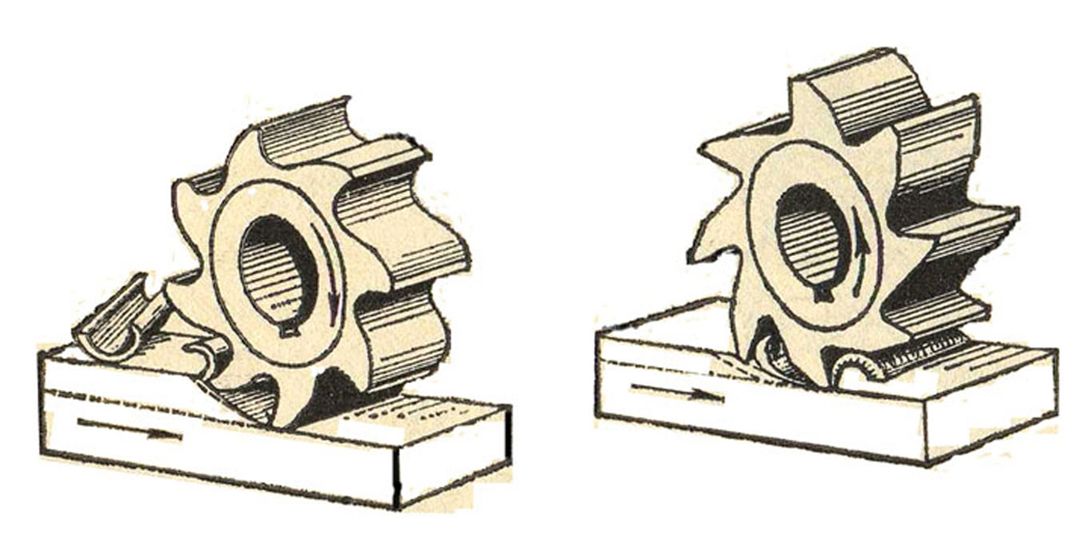

Что такое встречное и попутное фрезерование
Встречное фрезерование — это способ, при котором направление вращения фрезы противоположно направлению подачи заготовки.
Попутное фрезерование — наоборот, когда направление вращения инструмента совпадает с движением подачи.
Основное различие — в том, как формируется толщина стружки.
- При встречном резании она увеличивается от нуля до максимума.
- При попутном — уменьшается от максимума к нулю.
Эта разница определяет характер нагрузки на режущую кромку, вибрации, нагрев и качество получаемой поверхности.
Преимущества и недостатки каждого метода
Встречное фрезерование
Преимущества:
- Более стабильная работа при черновой обработке.
- Меньше риска повреждения кромки фрезы при неровностях заготовки.
- Подходит для станков без люфтов в приводах подачи.
Недостатки:
- Возникает повышенное трение между фрезой и заготовкой.
- Инструмент быстрее изнашивается.
- Повышенные вибрации и шероховатость поверхности.
- Требуется больше мощности шпинделя.
Попутное фрезерование
Преимущества:
- Чистый рез и лучшее качество поверхности (чистовая обработка).
- Меньше нагрев и износ инструмента.
- Меньшая сила резания и экономия энергии.
- Повышенная виброустойчивость и стабильность размеров.
Недостатки:
- Нежелательно при зазорах в подшипниках или люфтах по осям.
- Может вызвать "затягивание" заготовки в фрезу при неправильной настройке подачи.
- Не подходит для сильно калибровочных или литых поверхностей.
Как выбрать метод фрезерования для станка с ЧПУ и материала
Выбор зависит от характеристик станка, типа шпинделя, материала и цели обработки.
Рекомендации:
- Для черновой обработки металла или дерева применяют встречное фрезерование — оно лучше справляется с переменной нагрузкой и неровностями.
- Для чистовой обработки предпочтительно попутное — обеспечивает более ровную поверхность и меньший износ фрезы.
- Для алюминия и цветных металлов — только попутное, чтобы избежать задиров и перегрева.
- Для стали и чугуна допустимы оба метода, но при высокой точности предпочтительно попутное.
- Для мягких материалов (ДСП, пластик) — использовать попутное при низкой подаче, чтобы исключить сколы.
Направление фрезерования выбирается также в зависимости от конструкции станка. В современных ЧПУ, где отсутствует люфт в передачах, предпочтение обычно отдаётся попутному фрезерованию.
Типичные ошибки и как их избежать
- Неправильное направление подачи. Проверяйте ориентацию вращения шпинделя относительно движения заготовки.
- Слишком высокая подача. Увеличивает нагрузку и вибрации — особенно при встречной обработке.
- Отсутствие компенсации люфтов. На старых или самодельных станках это приводит к биению фрезы.
- Неправильный выбор фрезы. При черновой обработке — предпочтительны прочные торцевые фрезы, при чистовой — фрезы с малым углом наклона режущей кромки.
- Недостаточная фиксация заготовки. Особенно опасно при попутном фрезеровании — возможно вырывание детали из зажимов.
Практические рекомендации
- Контролируйте подачу — при попутном фрезеровании она может быть выше на 10–15 %, чем при встречном.
- Следите за нагревом шпинделя и вибрациями — это ключевые индикаторы оптимального режима.
- Учитывайте мощность станка: слабые приводы не справятся с попутным резанием твердых материалов.
- Для снижения износа инструмента применяйте охлаждение (СОЖ) и своевременно очищайте стружку.
- При работе с деревом — используйте фрезы с положительным углом наклона для стабильного среза волокон.
Важно: на современных станках с ЧПУ использование попутного фрезерования предпочтительно благодаря высокой точности и отсутствию люфтов в приводах.
Заключение
Встречное и попутное фрезерование — два метода с разным подходом к взаимодействию инструмента и заготовки.
- Встречное — универсально и надежно при черновых операциях.
- Попутное — обеспечивает чистовую обработку, минимальный износ и экономию энергии.
Чек-лист для выбора метода:
- Определите тип материала (твёрдый или мягкий).
- Уточните цель обработки — черновая или чистовая.
- Проверьте состояние станка и наличие люфтов.
- Настройте подачу и направление резания.
- Подберите оптимальную фрезу по типу и диаметру.
