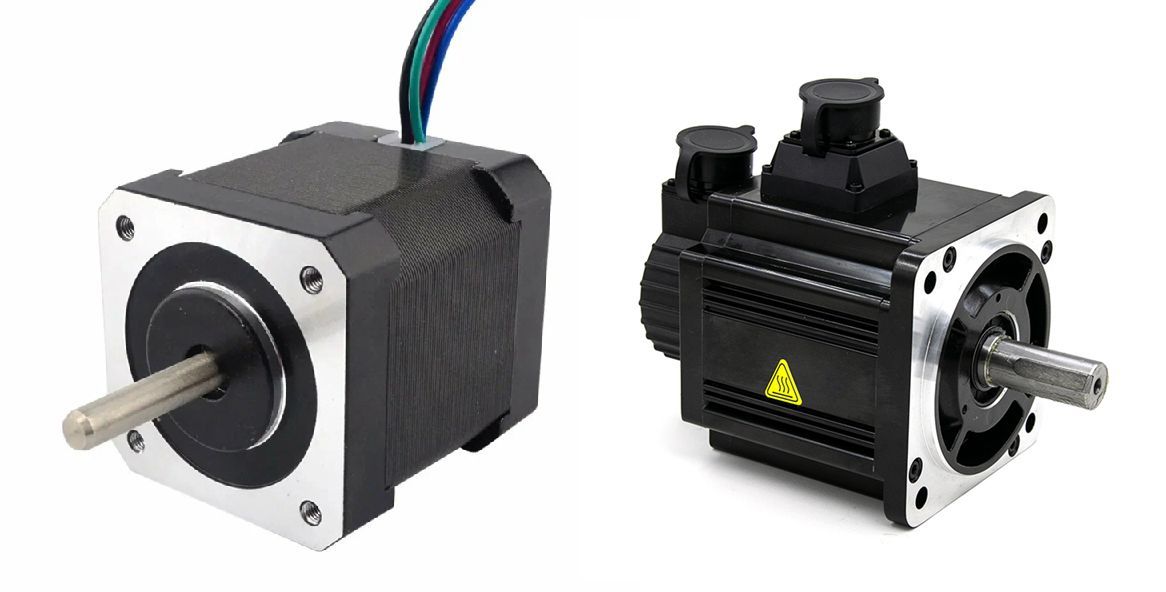

Выбор двигателя для ЧПУ-станка — один из ключевых этапов при проектировании, модернизации или покупке оборудования. На рынке чаще всего встречаются два типа двигателей: шаговый двигатель и серводвигатель. Оба варианта широко применяются в промышленности, но их технические характеристики, области применения и стоимость комплекта значительно различаются. Чтобы сделать правильный выбор, важно провести детальное сравнение двигателей ЧПУ, понять принцип работы каждого типа, оценить их преимущества и недостатки, а также определить, какой двигатель подойдёт для конкретной задачи.
В этой статье мы подробно рассмотрим шаговые и серводвигатели, разберём их отличия, сферы применения, ключевые параметры, а также дадим практические рекомендации по выбору двигателя для станка.
Принцип работы шагового и серводвигателя
Шаговый двигатель
Шаговый двигатель — это электродвигатель, который перемещается строго на фиксированные угловые шаги. Каждый импульс управления заставляет вал двигателя совершить определённое движение, благодаря чему достигается высокая точность и повторяемость позиционирования.
Основные особенности шагового двигателя:
Дискретное движение — двигатель вращается шагами.
Простое управление через драйвер, не требующее сложной электроники.
Возможность работы в разомкнутой системе, то есть без постоянной обратной связи, хотя для повышения точности может использоваться энкодер.
Плюс шагового двигателя в том, что он легко интегрируется в малые и средние ЧПУ-системы без сложных контроллеров. Однако при больших нагрузках возможна потеря шагов, особенно если неправильно настроено ускорение или крутящий момент превышен.
Серводвигатель
Серводвигатель отличается более сложной конструкцией и обычно работает в замкнутой системе управления. Здесь постоянно используется обратная связь (энкодер), которая отслеживает положение и скорость вала. Система управления корректирует движение в режиме реального времени, обеспечивая высокую точность и повторяемость, а также контроль динамических параметров.
Особенности серводвигателя:
Постоянная обратная связь позволяет поддерживать точное положение и скорость.
Высокий момент на валу сохраняется при различных скоростях.
Отличная плавность движения, низкий уровень вибраций и шума.
Возможность работы с высокими ускорением и инерцией, что важно для динамичных станков.
Серводвигатели чаще используются в промышленных системах, где точность и скорость обработки критичны, а нагрузка на вал меняется в процессе работы.
Сравнение характеристик
Чтобы понять, какой двигатель подойдёт для конкретного ЧПУ-станка, рассмотрим основные технические характеристики.
|
Параметр |
Шаговый двигатель |
Серводвигатель |
|
Крутящий момент / момент на валу |
Стабильный на низких скоростях, может падать при ускорении |
Высокий, сохраняется на всех скоростях |
|
Плавность движения |
Возможны рывки, особенно на высоких скоростях |
Очень плавное вращение |
|
Скорость вращения |
Ограничена, зависит от нагрузки |
Высокая, регулируется системой |
|
Точность и повторяемость |
Хорошая, но возможна потеря шагов |
Отличная, поддерживается системой обратной связи |
|
Энергоэффективность |
Средняя, ток потребляется постоянно |
Высокая, оптимизация под нагрузку |
|
Вибрации и шум |
Средние, возможны дребезги |
Низкие, тихая работа |
|
Перегрев двигателя |
Возможен при длительной нагрузке |
Контролируется системой |
|
Стоимость комплекта |
Ниже |
Выше, требуется контроллер и датчики |
Такое сравнение двигателей ЧПУ показывает, что шаговые двигатели подходят для менее динамичных задач с невысокой нагрузкой, а серводвигатели — для высокоточных, высокоскоростных операций.
Преимущества и недостатки каждого типа
Шаговый двигатель
Преимущества:
Простота конструкции и управления
Надёжность и долговечность
Доступная стоимость комплекта
Хорошо подходит для малых и средних нагрузок
Возможность работы без сложной системы управления
Недостатки:
Возможна потеря шагов при перегрузке
Ограниченная скорость и крутящий момент на высоких оборотах
Вибрации и шум выше, чем у серводвигателя
Энергоэффективность ниже
Серводвигатель
Преимущества:
Высокая точность и повторяемость
Отличная плавность движения
Сохраняет высокий момент на валу на всех скоростях
Хорошие показатели при высоких нагрузках и ускорении
Контроль перегрева и динамических нагрузок
Высокая энергоэффективность
Недостатки:
Более высокая стоимость комплекта
Сложнее настройка и управление
Требует замкнутой системы с обратной связью (энкодер)
Где лучше использовать шаговый, а где серводвигатель
Выбор двигателя напрямую зависит от области применения и технических требований.
Шаговые двигатели используют в:
Малых фрезерных станках и лазерных системах с низкой нагрузкой
3D-принтерах и гравировальных станках
Автоматических позиционерах и столах с невысокими скоростями
Системах, где важна простота и надёжность
Серводвигатели применяются в:
Промышленных фрезерных и лазерных станках
Системах с высокими требованиями к скорости и точности
Процессах с высокой динамикой, где важны ускорение и инерция
Комплексах с автоматическим управлением и высокой энергоэффективностью
Как выбрать двигатель под задачу
При выборе двигателя для ЧПУ-станка необходимо учитывать следующие факторы:
Тип станка и нагрузка
- Лёгкие и средние нагрузки — шаговый двигатель.
- Высокие скорости и динамика — серводвигатель.
Требования к точности
- Высокая точность и повторяемость — серводвигатель.
- Средняя точность, стабильная нагрузка — шаговый двигатель.
Скорость и динамика
- Для высокой скорости вращения и контроля ускорения и инерции выбираем серводвигатель.
Бюджет и стоимость комплекта
- Шаговый двигатель дешевле, серводвигатель дороже, но открывает больше возможностей.
Система управления
- Шаговые двигатели подходят для разомкнутой системы.
- Серводвигатели требуют замкнутой системы с обратной связью.
Заключение
Выбор между шаговым и серводвигателем зависит от задач, которые ставит производитель или мастер.
Шаговый двигатель подходит для малых и средних станков, где важна простота, надёжность и экономия бюджета. Он обеспечивает достаточную точность и повторяемость при невысокой нагрузке, но может терять шаги и создавать вибрации.
Серводвигатель — оптимальный выбор для профессиональных систем с высокой динамикой, где критична скорость, плавность движения, точность и стабильность крутящего момента. Несмотря на более высокую стоимость комплекта, серводвигатели оправдывают себя в промышленных и высокоточных станках.
Грамотный выбор двигателя повышает производительность, точность и надёжность ЧПУ-станка, минимизирует потери шагов и риски перегрева, а также позволяет экономить энергию и снижать вибрации и шум.
