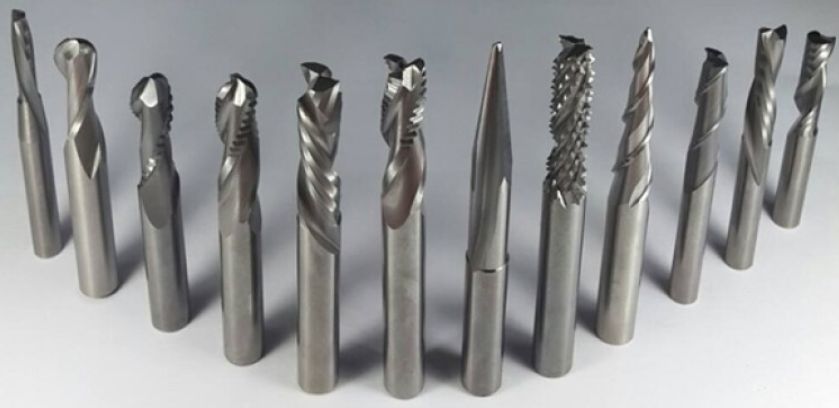

Правильный выбор фрезы для станка с ЧПУ напрямую влияет на качество обработки, скорость работы и ресурс инструмента. Ошибки в подборе приводят к снижению точности, увеличенному износу и затратам на замену. В этой статье рассмотрим, какие бывают фрезы, от чего зависит их эффективность и как подобрать оптимальный вариант под конкретный материал и тип обработки.
Материал и геометрия фрезы: что влияет на выбор
Материал инструмента
- HSS / быстрорежущая сталь — подходит для мягких материалов (пластик, дерево), но не выдерживает высоких скоростей и нагрузок.
- Твердосплавные (карбид) — выдерживают большие обороты и нагрузки; предпочтительны для металлов и композитов.
- Покрытия (TiAlN, TiCN, DLC) — увеличивают стойкость к нагреву и износу, особенно при обработке стали или алюминия.
Геометрия и конструкция
- Диаметр фрезы (D): чем больше диаметр, тем выше жесткость и глубина реза; но возрастает нагрузка и требования к станку.
- Длина режущей части и общая длина: желательно минимальный вылет за пределы шпинделя, чтобы снизить вибрации и повысить стабильность.
- Число зубьев и канавок: меньшее число зубьев обеспечивает лучший отвод стружки при мягких материалах, больше зубьев — лучший чистовой рез.
- Форма режущей кромки и спирали: спираль вверх (up-cut) вытягивает стружку вверх; спираль вниз (down-cut) даёт чистую верхнюю поверхность; компрессионные фрезы (up-down) подходят для ламинатов.
- Жесткость фрезы: отношение длины к диаметру (L/D) должно быть минимальным для максимальной устойчивости к биению.
Подбор фрезы по материалу заготовки и типу обработки
Таблица ориентиров
|
Материал заготовки |
Тип фрезы |
Диаметр ≈ |
Число зубьев ≈ |
Ориентировочный режим (n, f z) |
Комментарий |
|
Дерево, фанера |
Однозаходная спираль вверх |
6 мм |
2 |
n≈18 000 об/мин, f z≈0,05 мм |
Хороший отвод стружки, максимальная скорость |
|
Пластик, акрил |
Однозаходная, полированная кромка |
8 мм |
1 |
n≈12 000, f z≈0,10 мм |
Избегание плавления кромки |
|
Алюминий / латунь |
Твердосплавная с покрытием, 3-зубая |
10 мм |
3 |
n≈10 000, f z≈0,03 мм |
Необходима жёсткость и канал для стружки |
|
Сталь |
Твердосплавная TiAlN-покрытие, 4-зубая |
12 мм |
4 |
n≈6 000, f z≈0,02 мм |
Требует СОЖ и мощной станки |
Эти ориентиры дают отправную точку, но всегда корректируйте под конкретную станину, шпиндель и систему автоматизации.
Количество зубьев, канавок и другие параметры фрезы
- Зубья фрезы: Чем меньше зубьев — тем чаще нужен вывод стружки; но лучше при мягких материалах. Большое число зубьев — гладкий рез, но больше тепла.
- Канавки: Большее число каналов (например, 4-заходная фреза) улучшает чистовой рез, но требует мощный шпиндель и хорошую систему отвода стружки.
- Минимальный шаг фрезы: Важен при мелкой гравировке и 3D-обработке — обеспечивает детализацию поверхности.
- Длина фрезы и жесткость: Чем меньше «вылет» (отношение длины режущей части к диаметру), тем меньше биение, вибрации и риск брака.
- Отвод стружки: Обеспечивается спиралью, количеством зубьев и каналами — основа стабильной обработки.
Типичные ошибки при выборе фрезы и как их избежать
- Применение универсальной фрезы для разных материалов — приводит к сколам, нагреву и сокращению ресурса.
- Слишком длинная фреза (L/D > 5) — вызывает вибрации, биение, понижение точности.
- Выбор большого числа зубьев для мягких материалов — стружка не отводится, происходит засор канавок.
- Игнорирование покрытия инструмента при работе с металлами — без покрытия ресурс сильно снижается.
- Неправильное направление вращения или подбор подачи — ухудшение качества реза и износ оборудования.
Рекомендации по покупке и эксплуатации фрезы
- Подбирайте фрезу под конкретную задачу и материал заготовки: дерево, пластик, алюминий, сталь.
- Проверяйте диаметр, число зубьев, количество канавок и жесткость инструмента.
- Минимизируйте длину фрезы за пределами шпинделя.
- Для металлов выбирайте покрытия и системы охлаждения (СОЖ).
- Храните фрезы в индивидуальных футлярах — защита от повреждений.
- При покупке обращайте внимание на каталог: Фрезы для ЧПУ и ассортимент в Комплектующих для ЧПУ станков.
- При вводе режимов используйте правила подачи: F = D × k × z × n (примерно) и корректируйте под станок.
Заключение
Выбор фрезы для станка с ЧПУ — не элемент случайности. Он должен базироваться на анализе материала, режима обработки, параметров инструмента (диаметр, число зубьев, канавок) и характеристик станка.
Краткий чек-лист для выбора:
- Материал → геометрия → покрытия.
- Диаметр и длина — минимальный вылет.
- Подходящее число зубьев и механизм отвода стружки.
- Проверка совместимости с шпинделем, мощностью и автоматикой.
- Хранение и правильная эксплуатация — основа долговечности.
Грамотно подобранный инструмент — залог качественной и эффективной работы.
