Правильный источник питания — ключевой элемент любой системы автоматизации и станка с ЧПУ. От него зависят стабильность тока, надёжность электроники и долговечность оборудования. Чаще всего выбор стоит между импульсным источником питания и линейным источником питания. Разберемся, чем они отличаются, какие имеют преимущества и в каких случаях каждый из них предпочтителен.

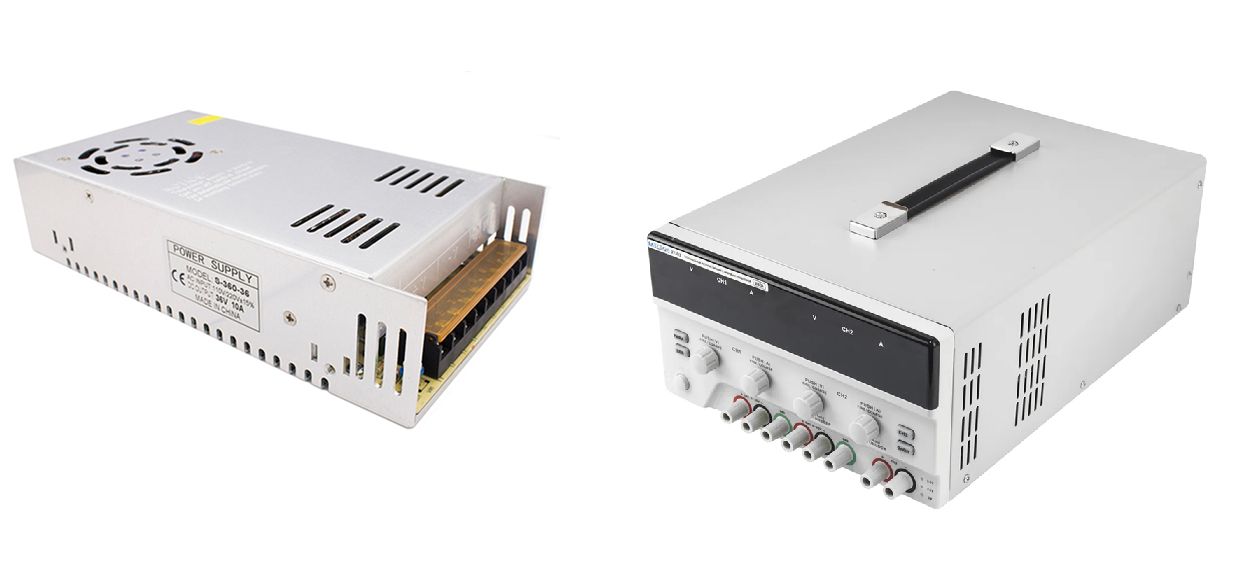

Как работают импульсные и линейные источники питания
Линейный источник питания — классика стабильности
Линейный блок питания снижает сетевое напряжение через трансформатор, затем выпрямляет и стабилизирует его с помощью транзистора в линейном режиме.
Плюсы:
- минимальный уровень пульсаций (менее 10 мВ);
- высокая стабильность напряжения при изменении нагрузки;
- простая схема, высокая надёжность.
Минусы:
- большие габариты и вес;
- сильный нагрев при больших токах;
- КПД 40–60 %.
Импульсный источник питания — компактность и эффективность
Импульсный блок питания преобразует переменный ток в высокочастотные импульсы, что позволяет использовать миниатюрный трансформатор.
Преимущества:
- высокий коэффициент эффективности (КПД) 85–95 %;
- малые размеры и вес;
- широкий диапазон входного напряжения (100–240 В);
- защита от перегрузки и короткого замыкания.
Недостатки:
- наличие высокочастотных импульсных помех;
- сложнее ремонтировать;
- при низких нагрузках возможны пульсации.
Сравнение характеристик: КПД, нагрев, стабильность
|
Параметр |
Импульсный блок питания |
Линейный блок питания |
|
КПД |
85–95 % |
40–60 % |
|
Масса и размеры |
Компактный |
Крупный |
|
Тепловыделение |
Низкое |
Высокое |
|
Стабильность выходного напряжения |
±2–3 % |
±0,1–0,5 % |
|
Уровень пульсаций |
30–100 мВ |
1–10 мВ |
|
Диапазон входного напряжения |
100–240 В |
Ограниченный (±10 %) |
|
Наличие защиты |
Есть (перегрев, ток, КЗ) |
Ограничена |
|
Стоимость |
Ниже |
Выше при равной мощности |
Вывод: импульсный источник лучше по компактности и энергоэффективности, линейный — по стабильности и чистоте сигнала.
Применение в разных областях
- Импульсные источники питания — оптимальны для:
- приводов ЧПУ-станков (драйверы шаговых и серводвигателей);
- контроллеров и модулей автоматизации;
- светодиодных систем и периферии.
Высокий КПД и лёгкость охлаждения делают их универсальным выбором.
- Линейные источники применяются, где критична электрическая чистота:
- аналоговые измерительные устройства;
- аудиоаппаратура;
- лабораторные стенды и прецизионная электроника.
Как выбрать оптимальный источник питания
При подборе блока важно учитывать:
- Номинальное напряжение и ток.
Выбирайте запас по току минимум 20–30 %.
- Тип нагрузки.
Для динамических систем (например, шаговые двигатели) предпочтителен импульсный блок питания, обеспечивающий высокую энергоотдачу.
- Условия эксплуатации.
Для лабораторных или чувствительных схем лучше линейный вариант с низким уровнем пульсаций.
- Температура и охлаждение.
Импульсные блоки меньше греются, но требуют нормальной вентиляции.
- Фильтрация и защита.
Проверьте наличие входного фильтра, конденсатора на выходе и встроенной защиты от скачков тока и напряжения.
Рекомендуем ознакомиться с разделом Блок питания в каталоге Комплектующих для ЧПУ-станков — представлены надежные модели с различным диапазоном мощности и форм-фактора.
Заключение
При выборе между импульсным и линейным источником питания ориентируйтесь на задачу:
- если важны компактность, эффективность и универсальность — выбирайте импульсный блок;
- если требуется высокая точность и минимальные пульсации — лучше линейный.
Итог:
- Импульсный — идеален для ЧПУ и автоматизированных систем.
- Линейный — для лабораторной и чувствительной электроники.
- Всегда проверяйте параметры: напряжение, ток, защиту, КПД и охлаждение.
Грамотно выбранный источник питания гарантирует стабильную работу ЧПУ-станка, долговечность комплектующих и безопасность всей системы.
