Максимальная частота импульсов в ЧПУ: что это и как считать

В шаговых и многих серво-системах ЧПУ перемещение осей задается не «скоростью в мм/мин», а потоком STEP-команд: контроллер формирует частота импульсов, драйвер преобразует их в токи по фазам, а двигатель отрабатывает шаги. Поэтому максимальная частота импульсов — это один из ключевых потолков по динамике: когда вы увеличиваете подачу, растут и импульсы в секунду, и в какой-то момент электроника перестает успевать выдавать/принимать STEP. (Единицы измерения: кГц и Гц, где 1 Гц = 1/с.)

На практике понимание этого параметра помогает:

• заранее оценить достижимую скорость по осям без «потери шагов»;
• выбрать разумное деление (микрошаг) без лишней нагрузки на контроллер;
• корректно подобрать драйвер и контроллер под нужную кинематику.

Базовые принципы импульсного управления в ЧПУ

В типовой STEP/DIR-схеме:

• контроллер выдаёт импульсы STEP (PUL) и сигнал направления DIR;
• драйвер считает входные импульсы и формирует токи для обмоток;
• шаговый двигатель (или серво в режиме step/dir) превращает команды в движение оси.

Ключевые термины, которые важно не путать:

• шаг — базовое дискретное перемещение ротора за один полный шаг (например, у 2-фазного гибридного шагового мотора часто 200 шагов/оборот).
• микрошаг — дробление полного шага на более мелкие позиции за счёт управления токами фаз.
• деление шага (microstepping) — настройка драйвера, определяющая, сколько микрошагов приходится на один полный шаг.

Пример масштаба: если у двигателя 200 полных шагов/оборот, то при 256 микрошагов на шаг получается до 51 200 дискретных положений на оборот.

Практическая ценность предела по STEP-командам

Чтобы связать «электронику» с «мм/мин», удобно считать два параметра:

1) Сколько импульсов нужно на 1 мм

Для винта/ШВП:

steps/mm = steps/rev/mm = leadsteps / rev x microstep x ratio

где:

• steps/rev — шагов на оборот двигателя (обычно 200 или 400),
• microstep — деление (например 8/16/32),
• ratio — передаточное отношение (если есть редуктор/ремень),
• lead — ход винта (мм/об).

2) Во что превращается частота STEP

V=fsteps/mmV=steps/mmf

где f — частота STEP в Гц (имп./с), V — линейная скорость (мм/с).

>Быстрый пример

Пусть: 200 шаг/об, microstep = 16, ход винта 5 мм/об.
Тогда steps/mm = (200 x 16)/5 = 640 имп/мм.

Если контроллер реально способен выдавать 30 000 имп/с, то:

• V ≈ 30 000 / 640 = 46,9 мм/с ≈ 2810 мм/мин.

Именно поэтому максимальная частота импульсов часто проявляется как «вроде всё настроено правильно, но выше определённой подачи станок не разгоняется стабильно».

Что ограничивает скорость на практике: электронные и механические лимиты

Ниже — типовые ограничения, которые чаще всего «съедают» расчетный потенциал.

1. Предел генерации STEP в контроллере
   Классический 8-битный Grbl на Arduino-платформах «едва вытягивает» около 30 кГц step-rate — из-за этого приходится выбирать компромисс между разрешением (microstepping) и максимальной скоростью.
2. Лимиты входа драйвера и требования к таймингам
   У драйвера обычно есть:

• максимум по частоте входных импульсов (например, 0–200 кГц),
• минимальная длительность импульса,
• минимальное время упреждения DIR перед STEP.

Если контроллер выдаёт слишком короткие импульсы, на высоких подачах вы получите пропуски шагов даже при «вроде бы подходящей» частоте.

1. Падение момента на высоких оборотах
   У шаговых моторов момент снижается с ростом обороты из-за противо-ЭДС и индуктивности: ток в обмотках хуже успевает нарастать при высокой частоте коммутации, а момент прямо связан с током.
2. Микрошаг — не “волшебная точность”
   Микрошаг полезен для плавности и снижения резонансов, но не гарантирует пропорционального роста точности позиционирования: на реальную точность влияют нелинейности регулирования тока и механические факторы.

Таблица-ориентир: как microstepping «съедает» частотный бюджет

Пример: 200 шаг/об, винт 5 мм/об.

Вывод: если ваш контроллер уровня Grbl ≈30 кГц, то microstep=16 уже рядом с пределом на 3000 мм/мин.

Настройка генерации шагов: параметры драйвера и контроллера

Здесь важно совместить три вещи: частотный потолок, тайминги STEP/DIR и выбранное деление.

1) Проверьте реальный предел по импульсам у контроллера

Пример для Mach3 (parallel port): настройка Kernel Speed 25 kHz означает, что Mach3 может генерировать до 25 000 шагов в секунду.
Это фактически ваш «лимит импульсов в секунду» для расчёта максимальной подачи (с учетом того, что при многокоординатном движении бюджет распределяется между осями).

2) Согласуйте тайминги STEP/DIR с драйвером

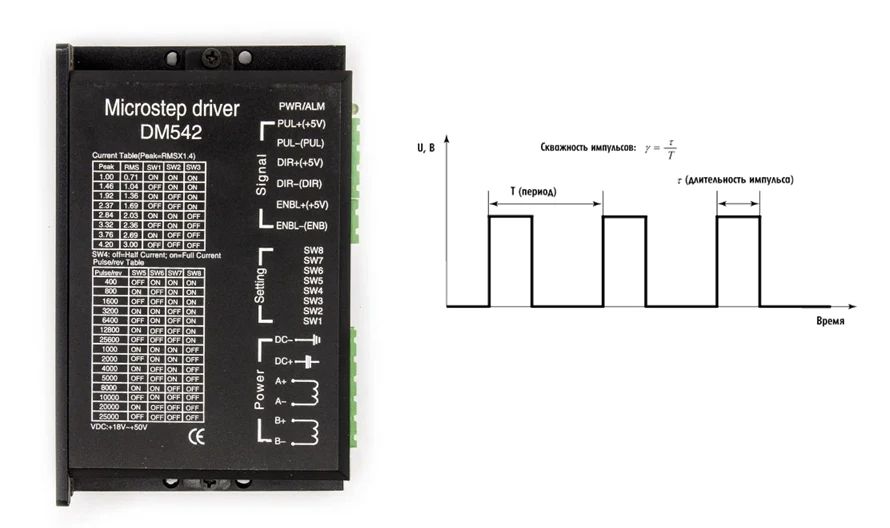

На примере DM542E:

• Pulse input frequency: до 200 kHz
• Minimal pulse width: 2,5 µs
• Minimal direction setup: 5,0 µs

Практический совет: если вы видите нестабильность на высокой скорости, первым делом увеличьте длительность STEP-импульса и задержку DIR (если это настраивается в вашем ПО/прошивке), а уже потом «грешите» на двигатель или механику.

3) Выберите деление шага под задачу, а не “на максимум”

Рабочая логика выбора:

• microstep 8–16 — часто лучший баланс «плавность/нагрузка на контроллер/скорость»;
• microstep 32–64 — точечно, если реально нужно сгладить резонансы или улучшить качество поверхности при малых подачах;
• 128–256 — только при понимании, что выигрыш будет в основном по плавности, а требования к генерации STEP кратно вырастут.

Именно здесь уместно употребить термин частота шаговых импульсов: при одинаковой подаче она растет прямо пропорционально microstepping, а значит быстрее достигает потолка контроллера/драйвера.

FAQ: частые вопросы по теме

1) что такое максимальная частота в контексте ЧПУ?
Это верхний предел, с которым ваша система «контроллер → драйвер → ось» способна формировать и отрабатывать STEP-команды без пропусков. Важно смотреть на слабое звено: если контроллер дает 25–30 кГц, драйвер на 200 кГц ситуацию не «исправит».

2) Чем отличается “импульсы в секунду” от “Гц”?
Ничем по смыслу: 1 Гц = 1/с. Поэтому фраза импульс в секунду — это буквальная интерпретация единицы частоты для STEP-сигнала.

3) Почему при увеличении скорости появляются пропуски шагов, хотя расчёт по частоте сходится?
Потому что расчет учитывает только “сколько команд”, но не учитывает: падение момента на оборотах, ускорения, инерцию стола, резонансы, а также тайминги импульсов и качество сигнала.

4) Можно ли поднять точность просто увеличив microstepping?
Обычно вы повышаете плавность и снижаете вибрации, но точность ограничивается механикой и нелинейностями регулирования тока; излишне мелкий микрошаг может не дать ожидаемого прироста в позиционировании.

Заключение

Максимальная частота импульсов — это практический «потолок» по тому, сколько STEP-команд ваша система способна обработать. Чтобы не упираться в него неожиданно, используйте короткий чек-лист:

• Посчитайте steps/mm для каждой оси (винт/ремень/редукция).
• Определите целевую подачу и требуемую STEP-частоту.
• Сверьте её с возможностями контроллера (25 кГц, 30 кГц, 100+ кГц — зависит от платформы).
• Проверьте тайминги входа драйвера (минимальная длительность импульса, DIR setup).
• Подберите microstepping так, чтобы оставался запас по частоте и моменту двигателя.

Подбор компонентов под вашу задачу удобнее делать по разделам сайта: Комплектующие для чпу станков, Шаговый двигатель, ЧПУ контроллер.
