Leadshine DMA860H Ver 2.1 — это один из флагманских цифровых драйверов для двухфазных шаговых двигателей, предназначенный для высокопроизводительных и требовательных применений.
Вот подробное описание его характеристик, функций и особенностей.
Общее впечатление
Это профессиональный драйвер высшего класса, который сочетает в себе высокую мощность, передовые алгоритмы управления и широкий спектр функций для точной настройки под конкретную механику. Он предназначен для использования в мощных станках с ЧПУ (фрезерных, гравировальных), промышленных автоматах и другом оборудовании, где требуется высокий момент на высоких скоростях, максимальная плавность хода и надежность.

Ключевые характеристики и параметры
1. Выходной ток:
· Пиковый ток: До 8.6 А.
· Регулировка: Ток можно плавно регулировать с помощью потенциометра на плате в диапазоне от 1.0 А до 8.6 А. Это позволяет идеально подобрать драйвер под любой двигатель без потери момента и без перегрева.
2. Рабочее напряжение:
· Широкий диапазон: От 24 В до 110 В постоянного тока. Высокое напряжение — это ключ к достижению высоких скоростей и сохранению момента вращения.
3. Микрошаг:
· Высокое разрешение: Настраивается дип-переключателями от 200 до 51200 шагов/оборот.
· Режимы: Возможность выбора между обычным микрошагом и специальным режимом «Smooth» для еще более плавного движения.
4. Алгоритмы управления (Key Feature!): Драйвер Ver 2.1 использует продвинутые цифровые алгоритмы:
· Anti-Resonance (Подавление резонанса): Автоматически подавляет низко- и среднечастотный резонанс, характерный для шаговых двигателей. Это избавляет от потери шагов и вибраций на определенных скоростях.
· Smoothness (Плавность хода): Обеспечивает невероятно плавное движение на низких скоростях, что критично для качества обработки поверхности.
· Adaptive PID Control: Интеллектуальная система подстройки параметров управления под нагрузку на валу двигателя, что повышает точность и стабильность.
5. Защита:
· Защита от перегрузки по току
· Защита от перенапряжения
· Защита от перегрева (срабатывает при ~85°C)
· Защита от короткого замыкания фаз
· Защита от неправильного подключения питания
· Автоматический спуск тока (Current Decay Adjustment): Настраивается потенциометром для оптимизации работы на разных скоростях.
6. Интерфейс управления:
· Поддержка всех стандартных сигналов управления: PUL/DIR (Импульс/Направление) и CW/CCW (По часовой/Против часовой).
· Опторазвязанные входы (2500 Врм), что повышает помехозащищенность и надежность всей системы.

Для чего он нужен? Сфера применения:

· Высокопроизводительные станки с ЧПУ: 3-осевые и 4-осевые фрезерные, гравировальные станки по металлу, дереву, камню.
· Токарные станки с ЧПУ.
· Промышленные роботы и манипуляторы.
· Специализированное автоматическое оборудование, где требуется точное позиционирование с высокой скоростью и моментом.
Что означает “Ver 2.1”?
Это обозначение версии прошивки и аппаратной ревизии. Версия 2.1 является более новой по сравнению с предыдущими (например, Ver 1.x) и обычно включает:
· Улучшенные и более стабильные алгоритмы управления.
· Оптимизацию работы для снижения нагрева.
· Возможно, более точную настройку по току.
Важные заметки по использованию:
1. Охлаждение: Обязательно требуется активное охлаждение. Из-за высоких токов драйвер сильно нагревается и без радиатора с вентилятором быстро уйдет в защиту по перегреву.
2. Блок питания: Требуется мощный и качественный источник питания постоянного тока в диапазоне 24-110 В. Мощность БП должна соответствовать потреблению всех двигателей системы.
3. Настройка: Внимательно отнеситесь к настройке тока (потенциометр CUR) и алгоритма спада тока (потенциометр CDR) согласно инструкции. Правильная настройка раскрывает весь потенциал драйвера.
4. Соответствие двигателям: Предназначен для работы с мощными двухфазными шаговыми двигателями с током фазы до 8.6 А (например, серии NEMA 34, реже — мощные NEMA 23).

Итог: Leadshine DMA860H Ver 2.1 — это драйвер профессионального уровня для создания высококачественных и высокопроизводительных систем автоматизации. Его главные преимущества — высочайший момент на высоких скоростях, отсутствие резонанса и невероятная плавность хода благодаря продвинутым цифровым алгоритмам.

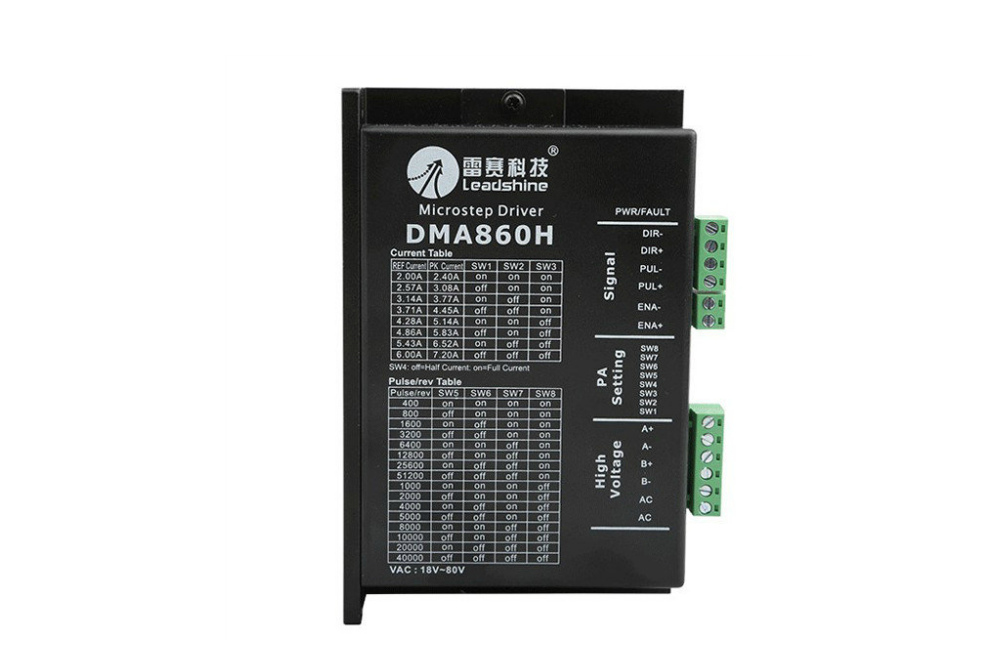

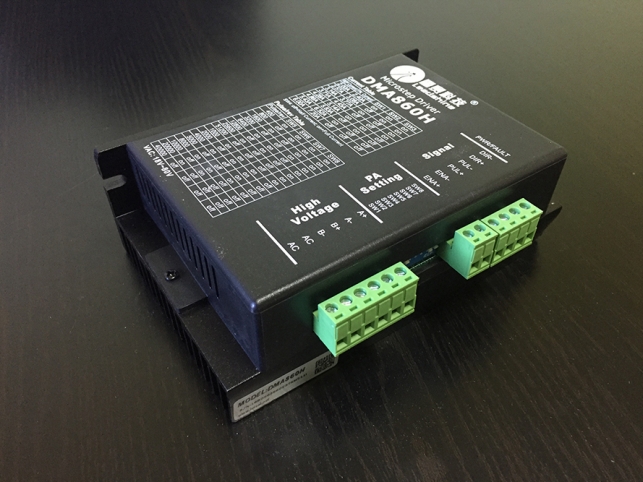

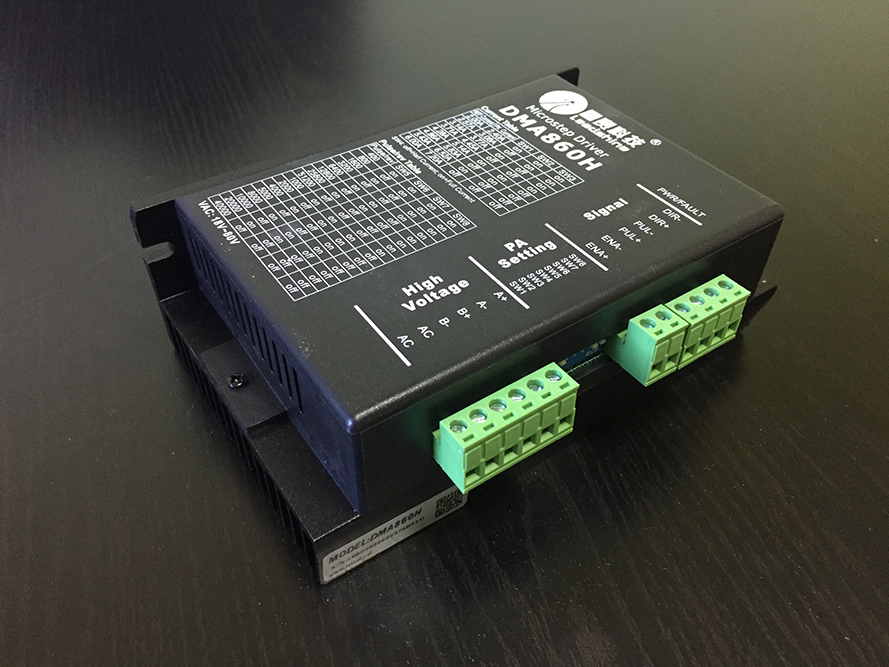

DMA860H 7.2A Leadshine (оригинал) драйвер шагового двигателя


• Бренд: Leadshine (Оригинал)

• Частота входных импульсов: 200 кГц

• Напряжение питания: 40~80 VAC

• Напряжение питания: 60~110 VDC

• Выходной ток: 6,0 А (пиковый 7,2 А)

• Ток логического сигнала: 7~16 mA

• Сопротивление изоляции: 500 MOhm

• Размеры драйвера: 158х100х60 мм/[/li   [li]Масса: 750 г[/li   [li]Страна производитель: КНР
