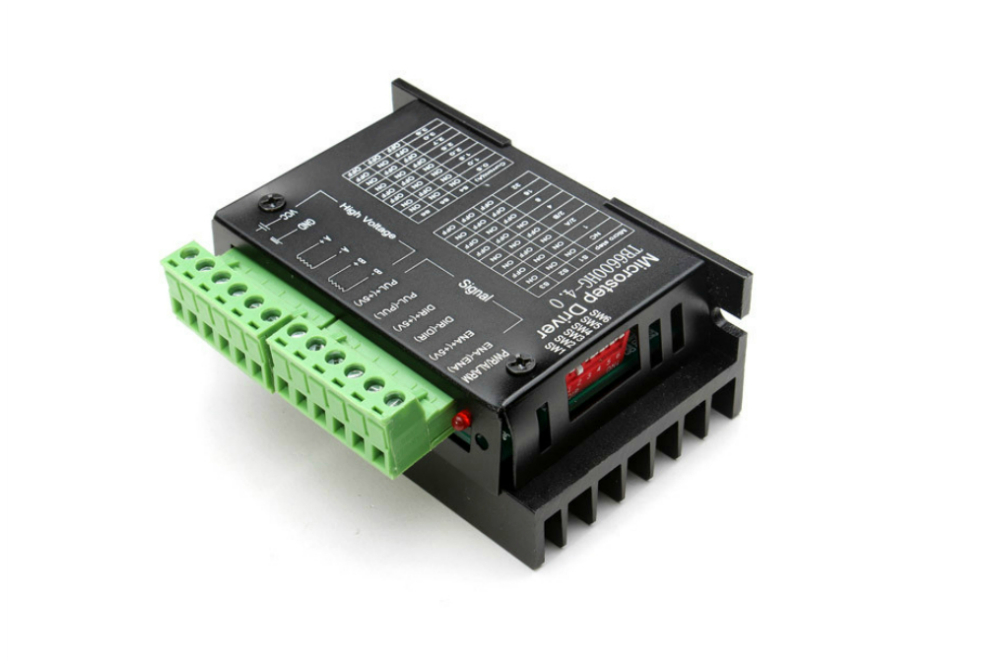

Драйвер шагового двигателя TB6600

Драйвер TB6600 — одноканальный контроллер для управления 2-фазным шаговым двигателем в станках с ЧПУ, 3D-оборудовании, координатных столах и механизмах подачи. Он принимает управляющие импульсы STEP/DIR (PUL/DIR/ENA) и формирует ток в обмотках двигателя, обеспечивая стабильное движение и удержание позиции. Часто используется в связке с контроллерами Mach3/совместимыми платами и другими системами STEP/DIR.

Преимущества драйвера TB6600

• Стабильная работа и ресурс за счёт защит (перегрузка по току, тепловая защита).
• Помехоустойчивость входов благодаря оптоизоляции управляющих сигналов.
• Настройка плавности хода через режимы микрошага (6 вариантов, до 6400 шаг/об).
• Удобный монтаж: корпус закрытого типа, возможна быстрая замена в составе шкафа/станка.

Важно при выборе

Перед покупкой сопоставьте ток двигателя и режимы работы с возможностями TB6600 (до 4 А), а питание выбирайте в допустимом диапазоне 10–40 В DC.

Подключение (PUL/DIR/ENA) и настройка

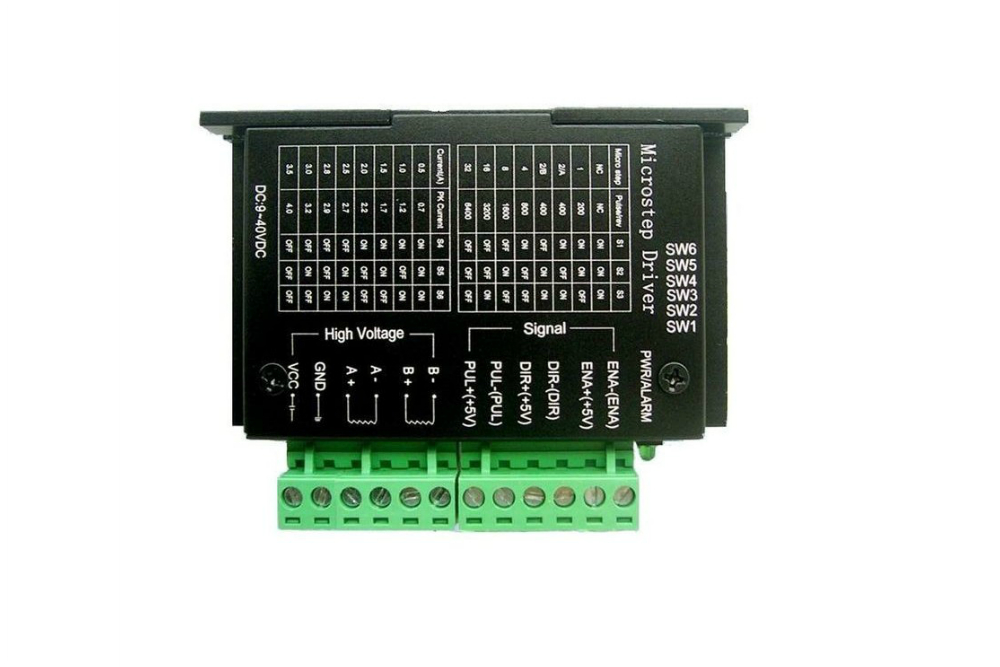

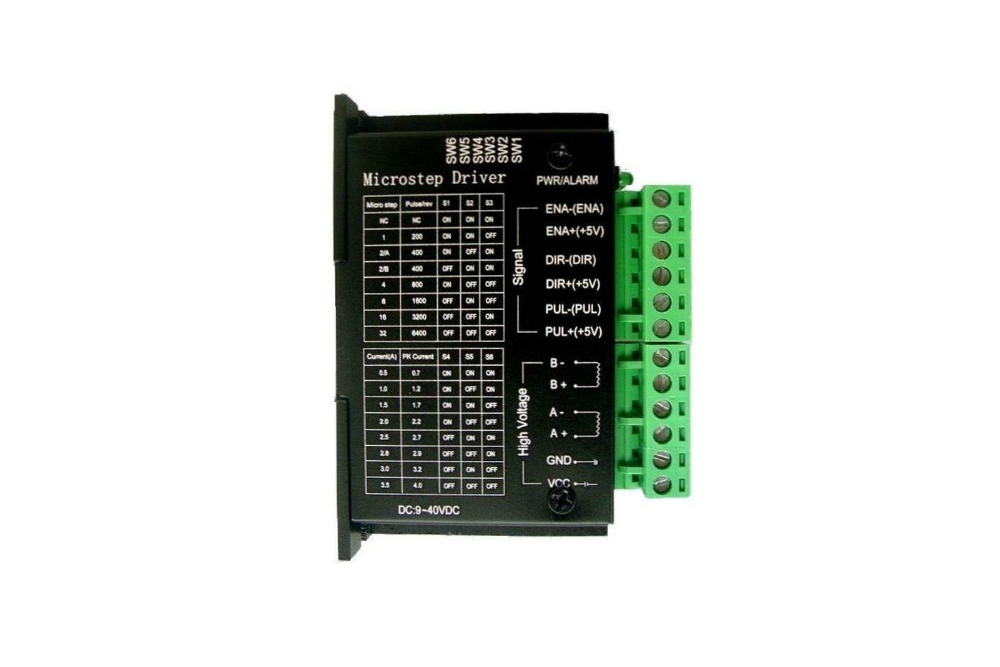

Большинство драйверов TB6600 имеют клеммы:

• PUL+/PUL- — вход импульсов (шаг)
• DIR+/DIR- — направление вращения
• ENA+/ENA- — разрешение работы (Enable)
• A+, A-, B+, B- — подключение обмоток двигателя
• VCC/GND — питание силовой части драйвера

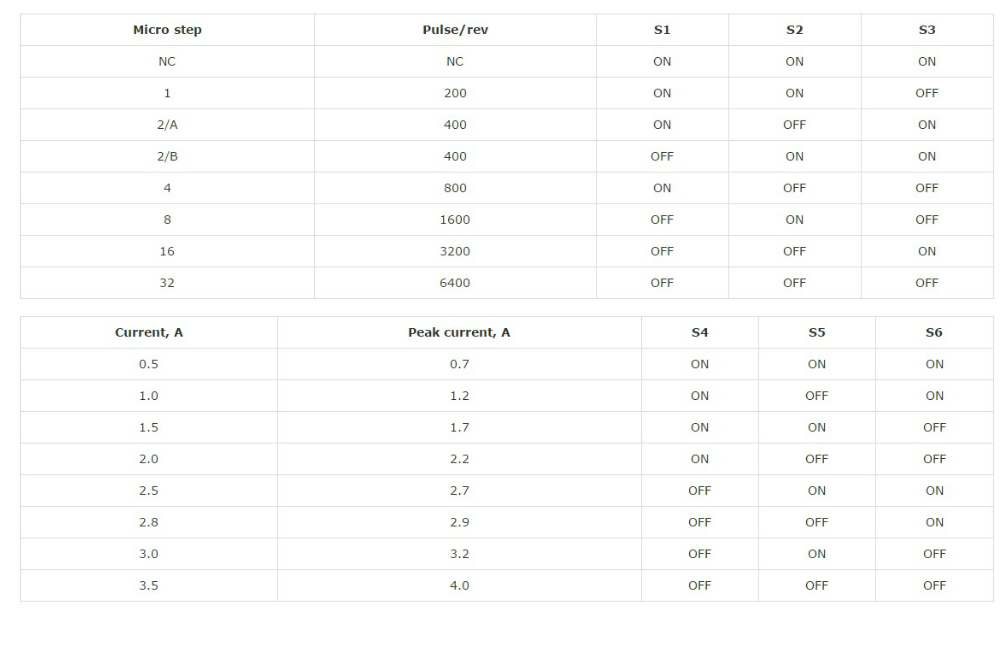

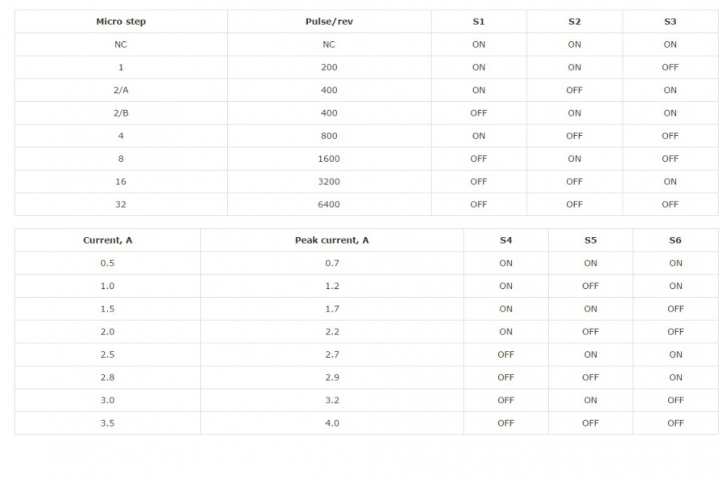

Настройка обычно выполняется DIP-переключателями:

• выбор микрошагов (до 1/32)
• выбор уровня тока (ступени тока зависят от версии)

На странице уже есть изображения “Настройки TB6600” — их стоит оставить и дополнить короткой расшифровкой: какой DIP за что отвечает.

Монтаж и советы

• Охлаждение: устанавливайте драйвер на основание/радиатор и обеспечьте вентиляцию — это снижает риск перегрева при работе на высоких токах.
• Питание: используйте стабилизированный БП с запасом по току; для типовых ЧПУ-проектов чаще применяют 24–36 В (если поддерживается вашей версией).
• Помехозащита: для сигналов STEP/DIR используйте аккуратную разводку и при необходимости экранирование — особенно рядом со шпинделем/частотником.
• Проверка двигателя: перед запуском убедитесь, что пары обмоток определены верно (A/A и B/B) — это критично для корректной работы.

Поможем подобрать

Наша компания предлагает качественный и долговечный драйвер шагового двигателя TB6600, купить который можно по низким ценам. Если вы подбираете драйвер TB6600 под конкретный шаговый двигатель и режимы (ток, питание, микрошаг), напишите нам параметры двигателя и контроллера — подскажем совместимость и оптимальные настройки.

Кол-во фаз: 2
Напряжение питания: 9 - 40 В постоянного тока
Максимальный выходной ток: 4 А
Шесть вариантов микрошага. Максимальное деление шага до 6400 шагов/оборот
Входные сигналы оптоизолтрованы высокоскоростными оптронами
Выполнен в закрытом корпусе
Встроеная тепловая защита и защита от перегрузок по току
