Контроллер NCStudio 8 WEIHONG PM53C

Контроллер NCStudio 8 WEIHONG PM53C — 3-осевой PCI CNC контроллер для управления станком

Контроллер Weihong NCStudio 8 PM53C — это специализированная аппаратная motion-control плата для управления трехосевым станками с числовым управлением (ЧПУ). Он устанавливается в стандартный PCI-слот ПК и работает в связке с программным обеспечением Weihong NCStudio v8, обеспечивая стабильное и точное управление электроприводами станка. Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет интегрировать систему с популярными CAD/CAM-пакетами: ArtCAM, MasterCAM, Type3, UG, CAXA и др.

Контроллер PM53C значительно разгружает центральный процессор компьютера, так как генерация управляющих импульсов STEP/DIR осуществляется аппаратно на плате, а ПК фокусируется на расчете траектории движения.

Преимущества и особенности PM53C

Контроллер NCStudio 8 WEIHONG PM53C обеспечивает:

• Высокую стабильность работы — обработка траекторий осуществляется аппаратно, что снижает нагрузку на ПК и обеспечивает плавное движение.
• Широкую совместимость с программным обеспечением — поддержка NCStudio v8 и популярных CAD/CAM решений.
• Поддержку стандартных интерфейсов STEP/DIR, что делает его совместимым с большинством драйверов шаговых и серводвигателей.
• Возможность синхронной работы трёх осей, что важно для фрезеровки, гравировки и обработки сложных контуров на станках ЧПУ.
• Аналоговый выход управления шпинделем, обеспечивающий простую интеграцию с силовыми узлами.

Применение и совместимость

Такой тип контроллера широко применяется в CNC-фрезерах, граверах, маршрутизаторах и многом другом оборудовании, где требуется:

• стабильное и точное позиционирование по трём осям;
• интеграция с мощным CAD/CAM-программным обеспечением;
• управление рабочими параметрами шпинделя и вспомогательными устройствами;
• минимизация ошибок позиционирования при сложных траекториях.

Контроллер Weihong PM53C лучше всего подходит для станков с PC-управлением через PCI-интерфейс, где программное обеспечение повышает гибкость и мощность обработки по сравнению с DSP-системами.

Комплект поставки и подключение

В стандартную поставку входят:

• Контроллер WEIHONG PM53C с PCI-интерфейсом — 1 шт.
• Коммутационная плата EX23A3 (или аналог) — 1 шт.
• Набор кабелей для подключения к ПК и системе станка — 1 комплект.

Подключение осуществляется через стандартный PCI-разъём компьютера, а коммутационная плата устанавливается в блок управления станка. Клиенту достаточно установить драйвер и настроить ПО NCStudio v8, после чего можно начать управление оборудованием.

Технические характеристики:

Частота импульсов_____________________________160 кГц
Максимально достижимая скорость________________96 м/с
Протокол_________________STEP / DIR (шаг + направление)
Сигналы___________________________дифференциальные
Поддержка ручного генератора импульсов__________нет
Сигнал нулевой точки энкодеране_________поддерживается
Сигнал ENABLE______________________не поддерживается
Сигнал “ошибка” драйверов двигателей__не поддерживается
Сброс сигнала “ошибка” драйверов______не поддерживается
Максимальное число осей_____________________________3
Синхронизация осей поддерживается(до 3 осей одновременно)
Плата развязки_________________________________EX23A3
Коммутация STEP/DIR_____________________________есть
Число входов/выходов_________________7 входов, 6 выходов
Вход “Старт-стоп“__________________________________есть
E-stop____________________________________________есть
Сигнал ENABLE____________________________________есть
Аналоговый выход для управления шпинделем:_______0..10 В
Выход для управления тормозом оси Z________________есть
Выход для управления СОЖ_________________________есть
Синхронизация осей_____________________ поддерживается
Выход ___________________+5 В для питания периферииесть

Комплект поставки

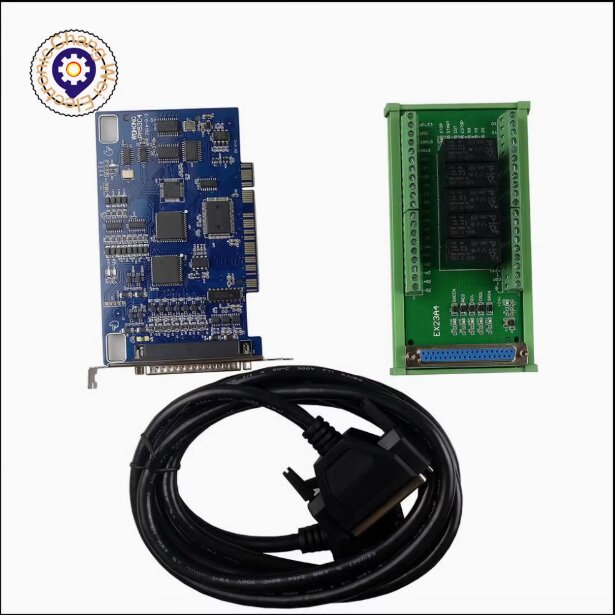

Плата для NC studio PMC53С5-V3, интерфейс PCI - 1 шт.
Плата коммутационная EX23A3- 1 шт.
Кабель для подсоединения к компьютеру - 1 шт.
