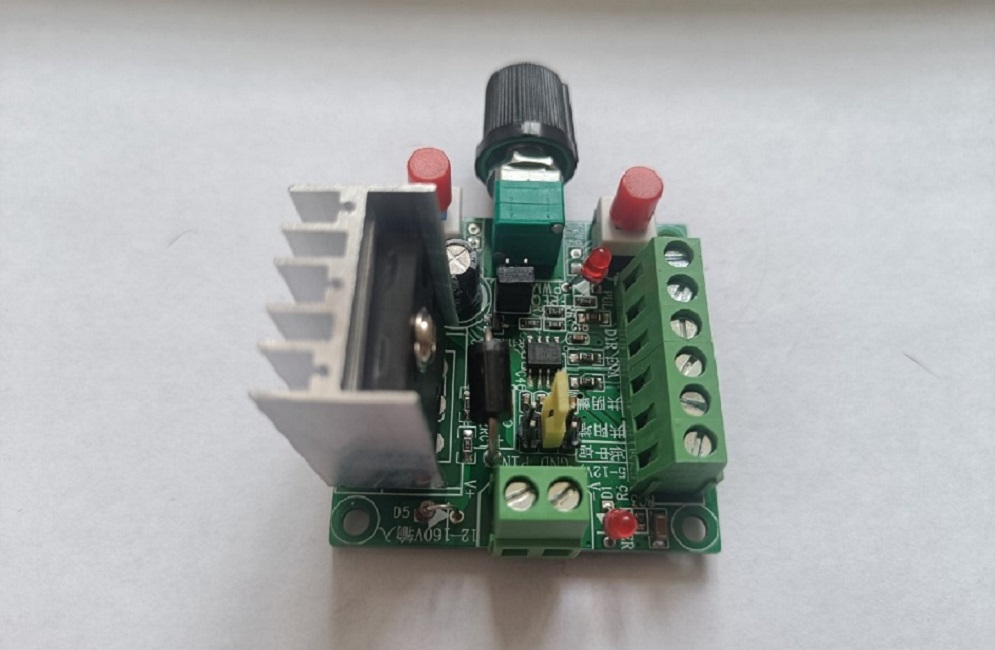

Специализированная модель генератора прямоугольных импульсов на микросхеме NE555 предназначена для управления одним шаговым двигателем, подключенного к драйверу, без необходимости использования внешнего блока с ЧПУ. Модуль представляет из себя упрощённую “замену” любому типу контроллера ЧПУ, имеет привычный для большинства распространённых драйверов шаговых двигателей интерфейс PUL/DIR/ENA, и предоставляет возможность пользователю самостоятельно, в ручном режиме, осуществлять запуск и остановку шагового двигателя, изменять скорость и направление вращения вала мотора.

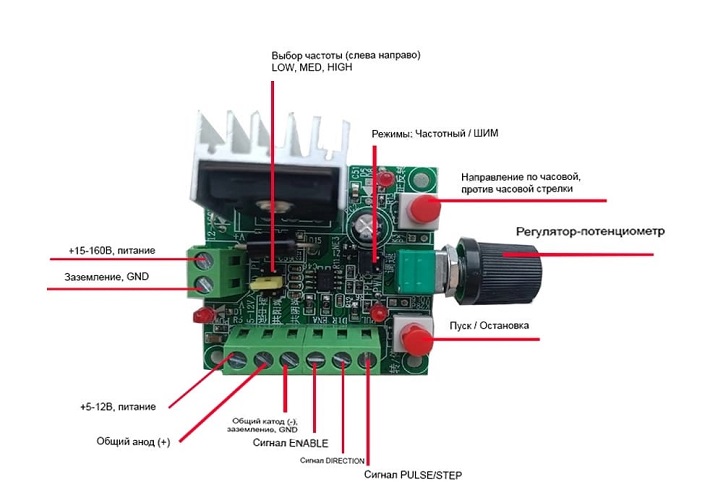

В особенности модуля генератора входят два режима работы: частотный и ШИМ, а также присутствует настройка генерируемой частоты импульсов в трёх различных диапазонах LOW (82 Гц - 2.3 кГц), MED (590 Гц - 15.8 кГц), HIGH (5.8 кГц - 127 кГц). Указанные производителем значения частоты приблизительны и могут незначительно отличаться. В частотном режиме, рабочий цикл изменяется поворотом потенциометра по часовой или против часовой стрелки в диапазоне 38-66%, в режиме ШИМ - от 3 до 96%. Для смены режимов работы и выбора требуемой частоты, на плате установлены выводы-перемычки. Модуль допускает подключение драйверов шагового двигателя с оптически развязанными входами управления, соединяемых по схемам с общим анодом или общим катодом. Светодиодная индикация модуля отображает основные функции и наличие напряжения, питающего цепи генератора.

Питание: 5-12В или 15-160В, постоянное напряжение
Интерфейс: PUL/DIR/ENA
Регулятор скорости вращения
Кнопки управления: пуск/стоп, направление вращения вала
Режимы: частотный/ШИМ
Диапазон частот: 82Гц - 127кГц
Светодиодная индикация: питание, направление, пуск/стоп
Размеры: 73х51х37мм
Вес: 50гр
Внимание!Не допускается! одновременная подача питания к двум клеммным группам входного напряжения, 5-12В и 15-160В
