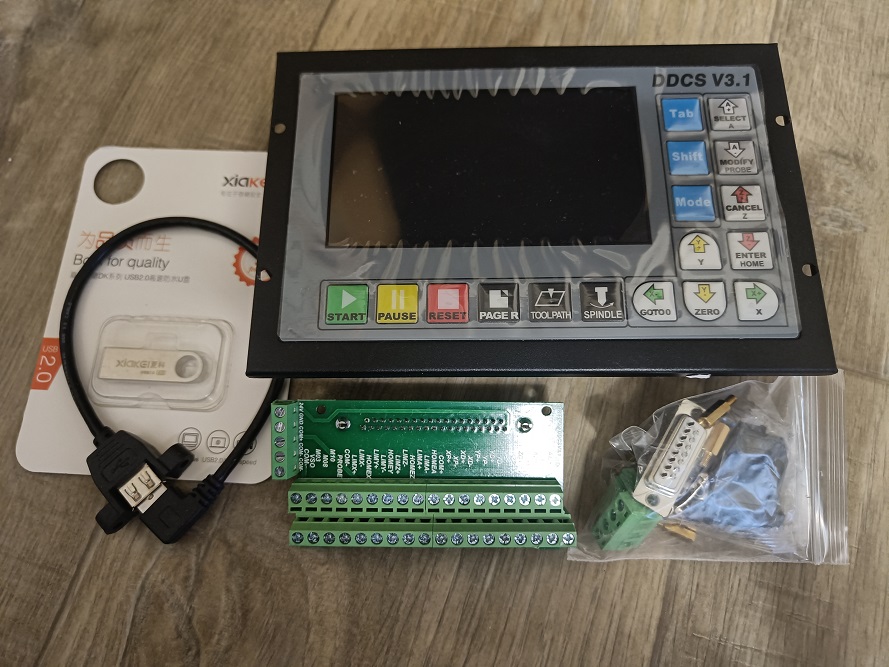

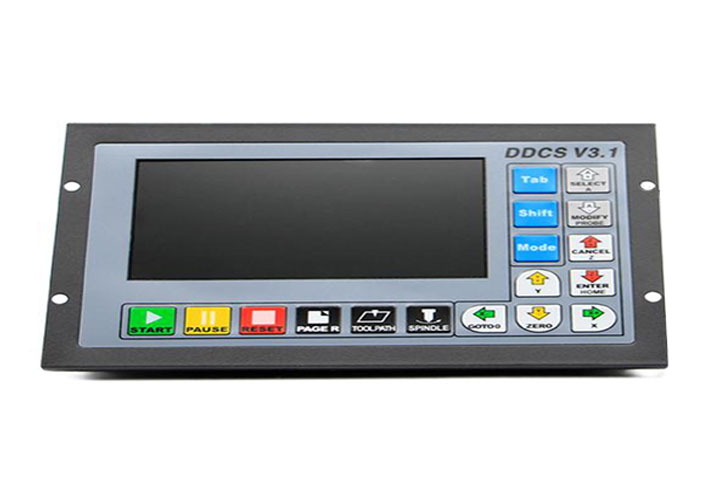

Контроллер 4х осевой DDCS V3.1

Контроллер 4х осевой DDCS V3.1 — назначение и применение

Контроллер DDCS V3.1 — автономная CNC-система управления движением для фрезерных, токарных, сверлильных станков и другого промышленного оборудования с ЧПУ. Он предназначен для управления до 4 осей как шаговыми, так и серводвигателями на основе управляющих импульсов ? без необходимости подключения к компьютеру.

Система поддерживает стандартный набор G-кодов, совместима с форматами, близкими к FANUC, и позволяет загружать программы напрямую с USB-накопителя без ограничений по размеру файла.

Преимущества контроллера DDCS V3.1

• Автономная работа без ПК — устройство работает как самостоятельная CNC-система, что упрощает эксплуатацию и уменьшает зависимость от внешнего компьютера.
• Высокая точность управления и частота выхода импульсов до 500 кГц на ось обеспечивают стабильные движения исполнительных механизмов.
• Современная архитектура ARM9 + FPGA — ARM отвечает за интерфейс и анализ G-кода, FPGA формирует точные управляющие импульсы.
• 5-дюймовый TFT-экран с разрешением 480×272 px и 17 кнопок управления обеспечивают удобство локального контроля.
• Поддержка USB-накопителей — загрузка программ напрямую с флеш-диска без ограничений по размеру.
• Широкие интерфейсы ввода-вывода: 16 оптоизолированных цифровых входов и 3 оптоизолированных выхода.
• MPG-ручка (пульт) — поддержка стандартного ручного энкодера для управления перемещением осей.
• Поддержка NPN-датчиков, аналогового управления шпинделем 0-10 V и мягкой интерполяции траекторий.
• Linux-основанная прошивка с функцией восстановления после отключения питания.

Подключение и интерфейсы

Контроллер оснащён широким набором интерфейсов перемещения и управления:

• USB-порты — для загрузки G-кодов с флеш-накопителя или подключения клавиатуры.
• MPG-порт (DB15) — для подключения ручного энкодера.
• Основной порт сигнала шаг/направление (STEP/DIR) — подходит для большинства драйверов шаговых и серводвигателей.
• Входы питания/ограничителей/концевиков/ESTOP с оптоизоляцией для защиты логики.
• Аналоговый выход 0-10 V / PWM для управления шпинделем через частотный преобразователь (VFD).

Монтаж и советы по установке

• Обеспечьте надежное заземление и защиту от пыли/стружки в шкафу управления — это увеличит срок службы контроллера.
• Располагайте кабели USB/MPG отдельно от силовых линий шпинделя и двигателей, чтобы снизить помехи.
• Перед запуском убедитесь, что питание стабилизировано в диапазоне 18–32 V DC.
• Рекомендуется протестировать функции Jog/MPG/экраны осей на холостом ходу перед тяжелой обработкой.

Технические характеристики:
Кол-во оптоизолированных входов___________________________16
Кол-во оптолизоированных выходов___________________________3
Процессор_____________________________________________ARM9
Экран 4.3 дюймов TFT screen, разрешение__________________480*272
Напряжение питания___________________18V-32V (ток потребления 1A)

- 1 канал, 0-10V контроля скоростью вращения шпинделя (для подключения инвертора);
- 4х осевое управление шаговыми двигателями (maximum 500KHz)
- поддержка U disk (USB Flash) для загрузки G кодов, размер файла не ограничен;

Особенности:
1. Не требует подключения компьютера. можно читать файлы с Флэш диска.
2. управление 4х осевым станоком (в зависимости от версии)
3. 15 входов (кнопки стоп, конечники и др. датчики)
4. 4 програмируемых выхода (вкл выкл СОЖ, вытяжки и управление другой переферией);
5. Управление скоростью вращения шпинделем (требуется подключение к инвертору VSO mode (0-10V));
6. Полная оптоизоляция
7. Высокая частоа импульсов Step 500кГц
8. поддержка стандартного G-кода совместимого с FANUC
9. простота установки в любой корпус

Размер наружной панели_________________________163мм*102мм*5мм;
Размеры (габариты корпуса)_______________________156мм*93мм*45мм;
Размер отверстия под установку_________________________156мм*93мм
