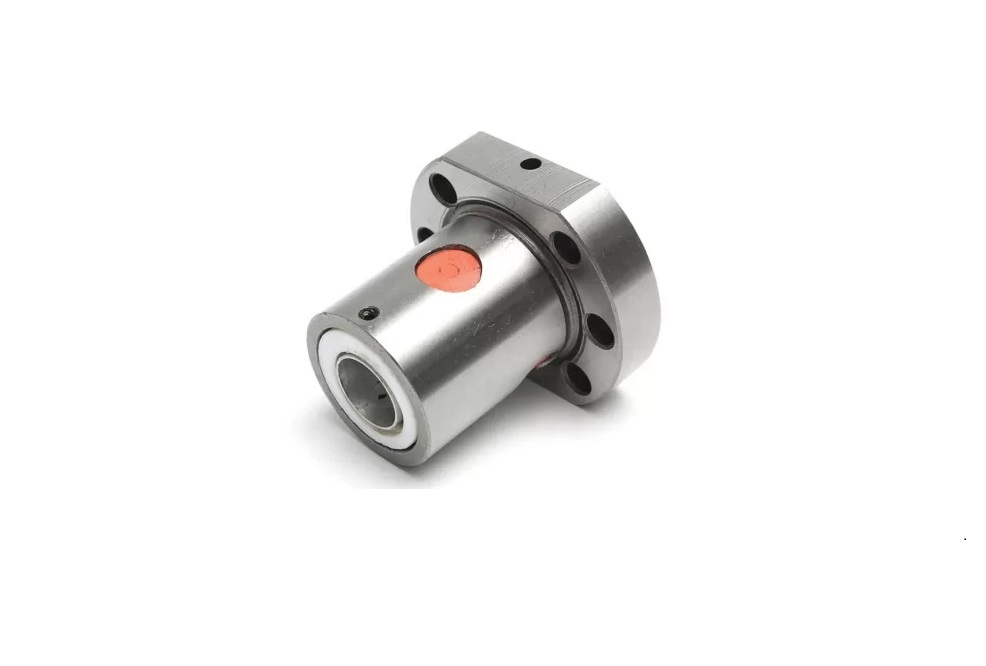

Гайка ШВП  для винта номинального диаметра 12 мм с шагом 4. Одинарный корпус, без регулировки преднатяга. Данный типоразмер ШВП наиболее часто используется в приводах станков с ЧПУ малого формата.
Что нужно знать о динамической и статистической грузоподъемности:
Динамическая грузоподъемность (C): Это радиальная нагрузка (в Ньютонах Н или килограммах силы кгс), которую группа из 10 одинаковых гаек может выдержать в течение номинального ресурса в 1 миллион оборотов. Это основной параметр для расчета срока службы ШВП при постоянном движении под нагрузкой.
  · Проще говоря: Нагрузка, которую гайка может переносить в движении долгое время.
· Статическая грузоподъемность (Co): Это радиальная нагрузка, которая вызывает общую пластическую деформацию шариков и дорожек качения, равную 0,0001 диаметра шарика. По сути, это максимальная нагрузка, которую гайка может выдержать в неподвижном состоянии или при очень низких скоростях без необратимого повреждения (деформации).
  · Проще говоря: Предельная нагрузка, которую гайка может выдержать “стоя на месте” без разрушения.

2. Что означает цифра “3” в обозначении SFU1204-3?

Цифра “3” указывает на класс точности шариковой гайки. В данном случае это средний класс точности. Общепринятая маркировка (в порядке увеличения точности и цены):

· SFU1204-7 (или без указания) — Наименьшая точность
· SFU1204-5 — Средняя точность
· SFU1204-3 — Высокая точность (наиболее распространенный вариант для качественного оборудования)
· SFU1204-1 — Сверхвысокая (прецизионная) точность

Важно: Класс точности (3, 5, 7) влияет на точность позиционирования и плавность хода, но практически не влияет на значение грузоподъемности. Грузоподъемность в первую очередь определяется геометрией (диаметром и шагом винта) и материалом.

3. Откуда берутся эти цифры?

Эти значения следуют из стандартных расчетов для ШВП с диаметром 12 мм и шагом 4 мм. Например, данные от одного из крупных производителей компонентов для ЧПУ:

Параметр Значение Единица измерения
Динамическая нагрузка (C) 735 кгс (килограмм-сила)
7.2 кН (килоньютон)
Статическая нагрузка (Co) 1470 кгс (килограмм-сила)
14.4 кН (килоньютон)
Номинальный крутящий момент ~ 0.9 Н·м (Ньютон-метр)

Как правильно использовать эти данные на практике?

1. Для расчета срока службы используется динамическая нагрузка (C). Формула для расчета номинального срока службы (L₁₀) в оборотах: L₁₀ = (C / F)³ * 10⁶ где F — среднее эквивалентное динамическое усилие на гайку (в кгс или Н).
   · Пример: Если ваше среднее усилие на гайке F = 100 кгс, то срок службы составит: L₁₀ = (735 / 100)³ * 1 000 000 = (7.35)³ * 1e6 ≈ 397 * 1e6 = 397 миллионов оборотов. Это очень большой ресурс.
2. Для проверки на прочность используется статическая нагрузка (Co). Ваша максимальная пиковая нагрузка (например, при резком ударе или остановке) не должна превышать статическую грузоподъемность. Рекомендуется иметь запас прочности. Например, если ваша максимальная нагрузка — 500 кгс, то запас более чем достаточен (1470 кгс > 500 кгс).

Технические характеристики:

Модель:___________________________SFU 1204-3
Серия:__________________________________SFU
Типоразмер:_____________________________12-04
Вид:________________________________одинарная
Длина:__________________________________35 мм
Диаметр:________________________________22 мм
Шаг:_____________________________________4 мм
Грузоподъемность динамическая:__________7.20 кН
Грузоподъемность статическая:____________14.4 кН
