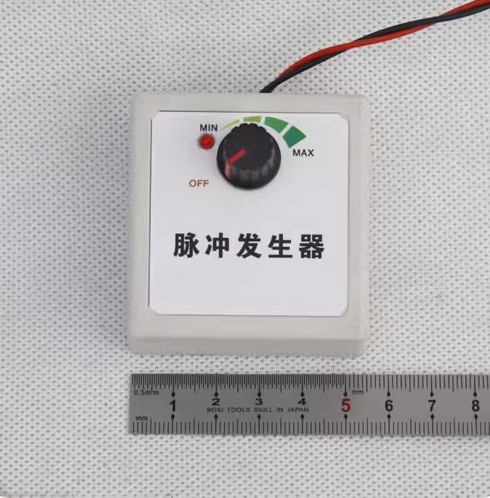

Генератор импульсов — это электронная схема, которая создает повторяющуюся последовательность прямоугольных электрических импульсов (меандр) из постоянного напряжения.

Назначение и применение:

· Тестирование и отладка: Проверка цифровых схем (логических элементов, триггеров, счетчиков), определение времени задержки.
· Тактовый генератор (Clock): Создание синхронизирующих сигналов для микроконтроллеров (Arduino, ESP32 и др.), процессоров и других цифровых устройств.
· Управление мощностью: ШИМ-регулировка (Широтно-Импульсная Модуляция) для управления скоростью моторов, яркостью светодиодов или нагревательных элементов.
· Создание звуковых эффектов: Генерация тонов для простых зумеров или звуковых сигналов.
· Импульсные источники питания: Задающий элемент для преобразования напряжения.

Для вашего генератора с напряжением питания 5-12V и выходным напряжением ~9V ключевыми параметрами будут:

1. Напряжение питания (Vcc): Диапазон 5 – 12 Вольт постоянного тока. Это означает, что устройство можно запитать от USB (5V), аккумулятора 9V (”Крона”), двух батареек 18650 (~8.4V) или адаптера 12V.
2. Выходное напряжение (Амплитуда импульсов): ~9V. Важный нюанс: при питании 5V выходное напряжение будет близко к 5V, а при питании 12V — близко к 12V. Указание “9V” часто означает, что устройство оптимизировано или чаще всего используется с питанием 9V, но работает в широком диапазоне.
3. Частота (Frequency): Количество импульсов в секунду (Герцы, Гц). Может быть:
   · Фиксированной (например, 1 кГц, 10 кГц).
   · Регулируемой (например, с помощью переменного резистора в диапазоне от 1 Гц до 100 кГц). Это очень полезная опция.
4. Скважность (Duty Cycle): Отношение длительности импульса к периоду его повторения. Выражается в процентах.
   · Меандр: Симметричные импульсы, где скважность равна 50% (длительность импульса = длительности паузы). Это самый частый вариант.
   · Регулируемая скважность: Возможность изменять соотношение импульс/пауза независимо от частоты.
5. Выходной ток: Максимальный ток, который может отдать выход генератора без искажения сигнала. Обычно это десятки миллиампер, что достаточно для подачи на входы других микросхем (высокоомная нагрузка). Для управления мощными нагрузками (например, мотором) потребуется дополнительный усилитель (транзисторный ключ).
