Зубчатая рейка косозубая 20x20 мм. м1.5

Рейка с косыми зубьями модуль 1.5

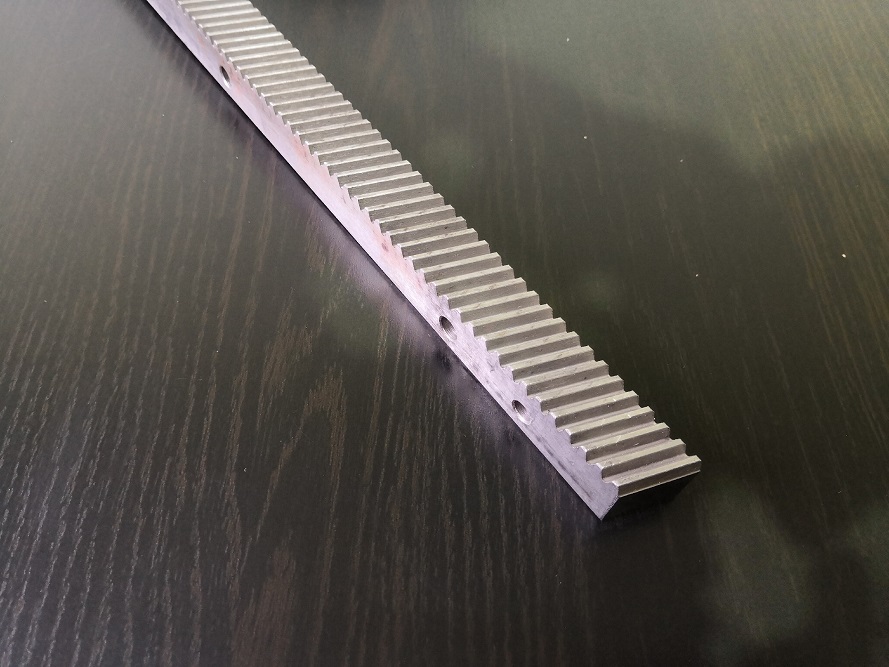

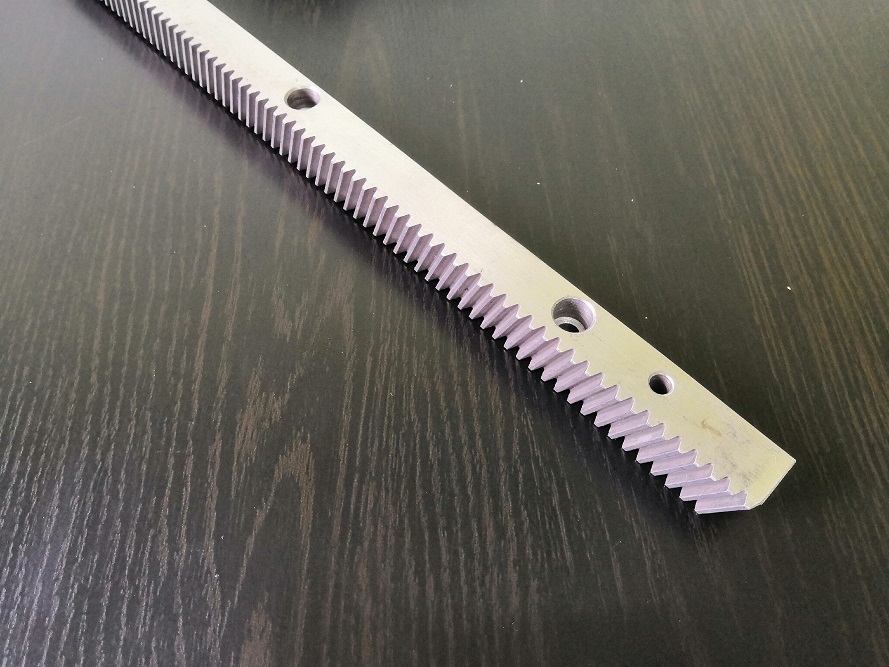

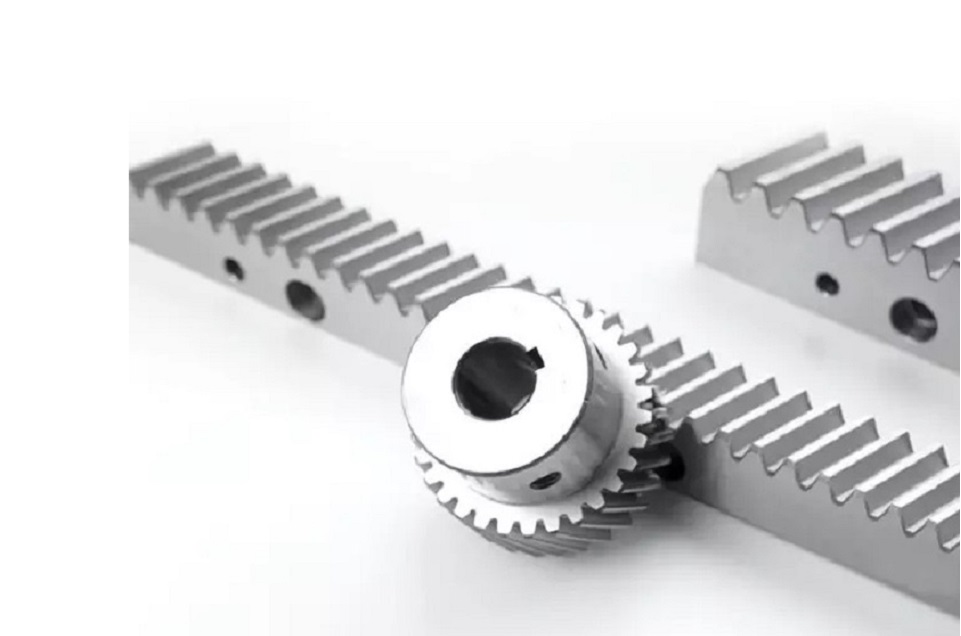

1.5-20x20-960 представляет собой стальную закаленную рейку сечением 20х20 мм, длиной 960 мм и с правым наклоном зубьев модуль 1.5. Вместе с зубчатыми шестернями она является частью зубчато-реечного механизма, который служит для преобразования вращательного движения в поступательное и наоборот.
Рейка такого типа часто используется в станках для которых важна высокая точность и скорость перемещения. Также преимуществом 1.5-20x20-960 является то, что ее можно использовать в условиях повышенной загрязненности без потери в качестве перемещения. Грани изделия отшлифованы. Рейка совместима с косозубыми шестернями аналогичного модуля.
В случае необходимости к рейке данной модели можно дополнительно пристыковать отрезки для получения необходимой длины реечного привода. Для удобства монтажа на боковых гранях имеются отверстия.

Применение: станки с ЧПУ, промышленные роботы, подъемные механизмы, откатные ворота, подъемные ворота и т.п.

Преимущества косозубой рейки над прямозубой:
Более высокая точность
Более высокая грузоподъемность
Более длительный срок службы
Высшие показатели допустимой скорости перемещения
Плавность перемещения
Тишина во время работы

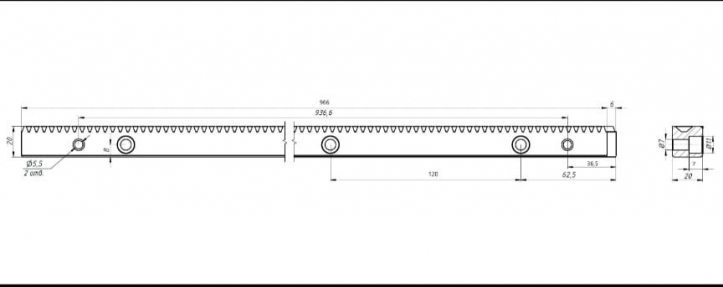

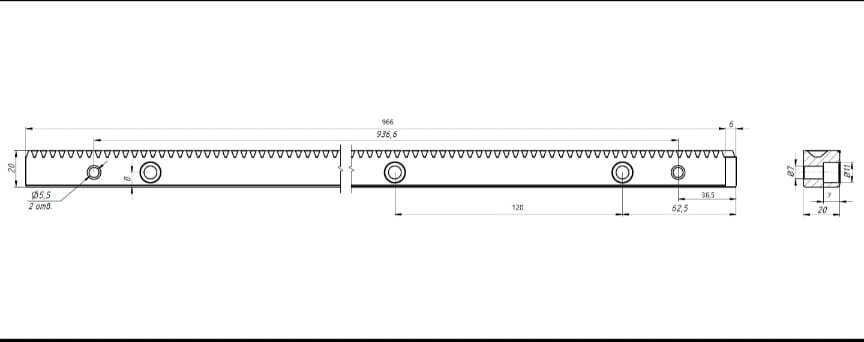

Характеристики:
Модуль рейки: 1.5
Длина рейки: 960 мм
Ширина рейки: 20 мм
Высота рейки: 20 мм
Шаг зубьев: 4.7124 мм
Наклон зубьев: правый
Угол наклона зубьев: 19°31’42”(19.5283°)
Угол зацепления: 20°
Класс точности: Q7
Погрешность: 0.1/1000 мм
Материал: углеродистая сталь 45
Твердость: HRC18-20
Закалка: да (3 стороны)

Характеристики:
Модуль рейки: 1.5
Длина рейки: 960 мм
Ширина рейки: 20 мм
Высота рейки: 20 мм
Шаг зубьев: 4.7124 мм
Наклон зубьев: правый
Угол наклона зубьев: 19°31’42”(19.5283°)
Угол зацепления: 20°
Класс точности: Q7
Погрешность: 0.1/1000 мм
Материал: углеродистая сталь 45
Твердость: HRC18-20
Закалка: да (3 стороны)
