Описание контроллера DDCS V31 4х осевого

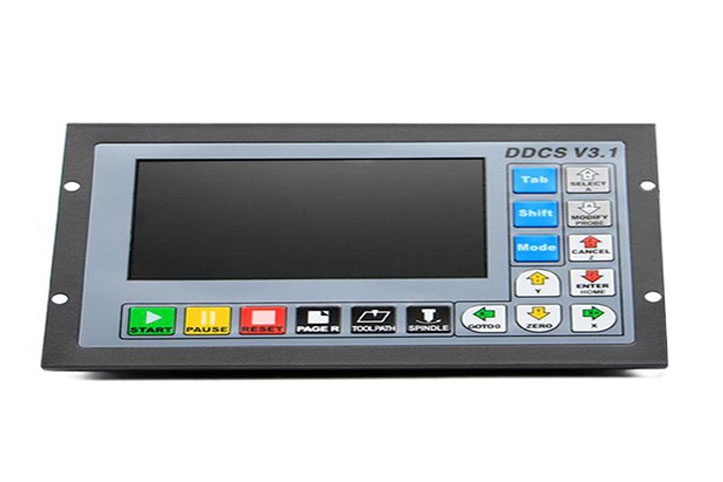

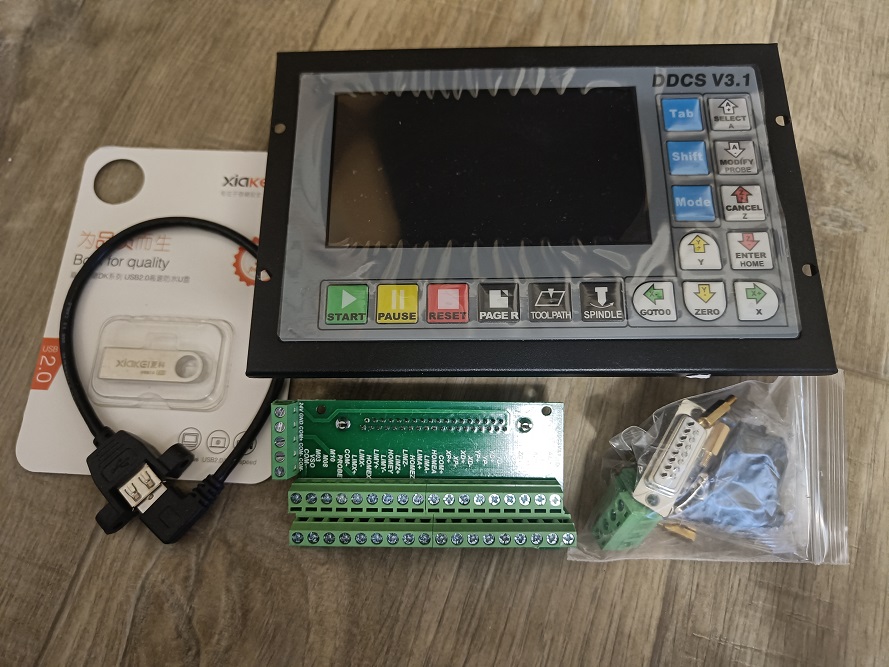

DDCS V3.1 - контроллер на 4 оси, который обеспечивает высокую точность управления шаговыми и сервомоторами. Данная система совместима с FANUC, поддерживает набор G-кодов, а в качестве архитектуры управления использует ARM + FPGA. Все операции контролируются с помощью 17 кнопок на передней панели устройства. DDCS V3.1 работает как автономная система (без необходимости подключения к компьютеру). Внутренняя операционная система основана на Linux. Данный контроллер может использоваться в токарных, сверлильных и фрезерных станках, промышленных роботах, линейных модулях и т.д.

Особенности DDCS V3.1:
- Автономность работы
- Высокая точность управления
- 5 дюймовый TFT экран
- 16 оптоизолированных цифровых входа
- 3 оптоизолированных цифровых выхода
- Аналоговое управление шпинделем 0-10 V (может быть изменено как выход ШИМ)
- Поддержка USB накопителя для ввода G-кодов (без ограничений по размеру файла)
- Поддержка стандарта MPG (пульт)
- Совместимость с FANUC
- Поддержка индуктивных датчиков типа NPN
- Поддержка мягкой интерполяции
- Работа с дюймами и метрическими единицами
- Возможность подключение USB клавиатуры
- Сохранение информации при выключении питания
- Поддержка быстрого задания рабочего положения

Особенности:
1. Не требует подключения компьютера. можно читать файлы с Флэш диска.
2. управление 4х осевым станоком (в зависимости от версии)
3. 15 входов (кнопки стоп, конечники и др. датчики)
4. 4 програмируемых выхода (вкл выкл СОЖ, вытяжки и управление другой переферией);
5. Управление скоростью вращения шпинделем (требуется подключение к инвертору VSO mode (0-10V));
6. Полная оптоизоляция
7. Высокая частоа импульсов Step 500кГц
8. поддержка стандартного G-кода совместимого с FANUC
9. простота установки в любой корпус

Технические характеристики:
Кол-во оптоизолированных входов___________________________16
Кол-во оптолизоированных выходов___________________________3
Процессор_____________________________________________ARM9
Экран 4.3 дюймов TFT screen, разрешение__________________480*272
Напряжение питания___________________18V-32V (ток потребления 1A)

- 1 канал, 0-10V контроля скоростью вращения шпинделя (для подключения инвертора);
- 4х осевое управление шаговыми двигателями (maximum 500KHz)
- поддержка U disk (USB Flash) для загрузки G кодов, размер файла не ограничен;

Особенности:
1. Не требует подключения компьютера. можно читать файлы с Флэш диска.
2. управление 4х осевым станоком (в зависимости от версии)
3. 15 входов (кнопки стоп, конечники и др. датчики)
4. 4 програмируемых выхода (вкл выкл СОЖ, вытяжки и управление другой переферией);
5. Управление скоростью вращения шпинделем (требуется подключение к инвертору VSO mode (0-10V));
6. Полная оптоизоляция
7. Высокая частоа импульсов Step 500кГц
8. поддержка стандартного G-кода совместимого с FANUC
9. простота установки в любой корпус

Размер наружной панели_________________________163мм*102мм*5мм;
Размеры (габариты корпуса)_______________________156мм*93мм*45мм;
Размер отверстия под установку_________________________156мм*93мм
