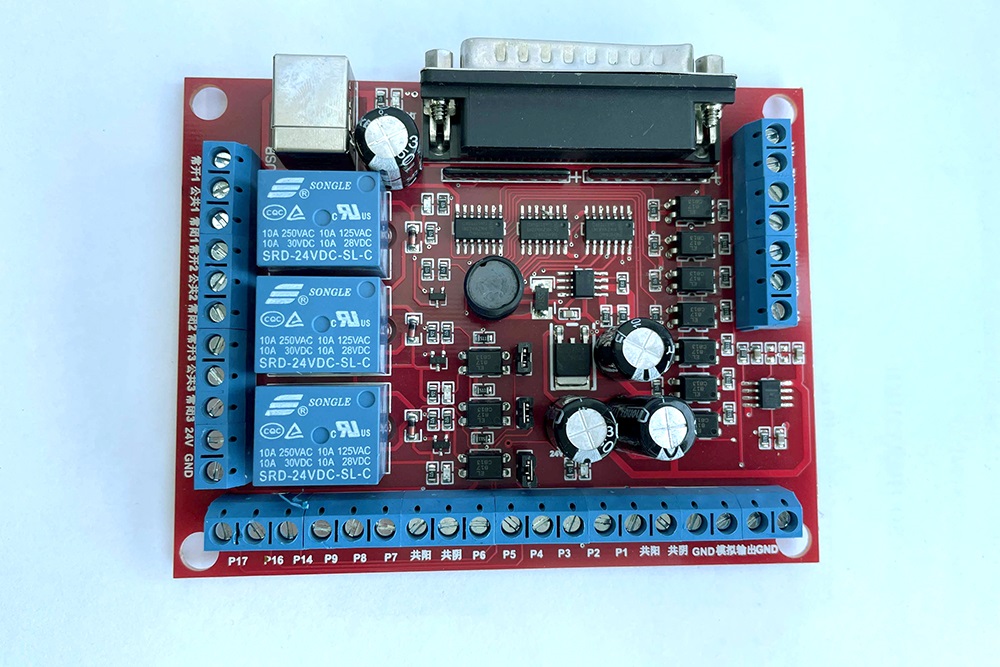

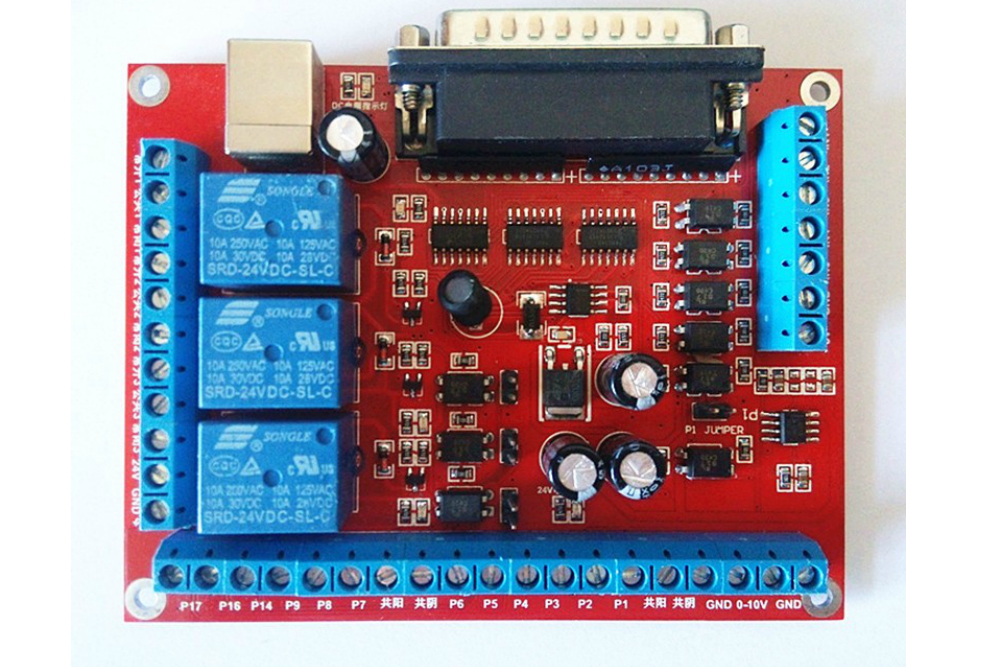

Описание интерфейсной платы  LPT на 6 координат BL-MACH-V1.2

Интерфейсная плата  LPT на 6 координат BL-MACH-V1.2-  устройство для управления шаговых двигателей в системах станков с числовым программным управлением.  Комутационная плата не содержит драйверов шаговых двигателей. Использование возможно только с внешними микрошаговыми драйверами шаговых двигателей.  Контроллер совместим со всеми 2-х фазными микрошаговыми драйверами.  Широко применяется при роботе на станках с ЧПУ, оборудовании лазерной резки, гравировки, различных систем автоматизированной сборки.

Технические характеристики
Модель:____________________________________________________ BL - MACH - V1.2
Количество осей:__________________________________________________________6;
Совместимые программы:_MACH3, KCAM4, EMC2 Mach2, Master5, TurboCNC, Step2CNC;
Соединение с компьютером:__________________________________________LPT DB25;
Напряжение питания цифровой части:_______________________________________5 В;
Максимально потребляемый ток цифровой части:___________________________500 мА;
Напряжение питания силовой части:____________________________________12 – 24 В;
Используемое реле:___________________________________________SRD-05VDC-SL-C;
Коммутационная способность реле:___________________________8 А при питании 24 В;
Число срабатываний реле при нагрузке________________5 В 10 мА: 500 000 000 циклов;
Класс защиты:___________________________________________________________IP20;
Вес комплекта:__________________________________________________________130 г.

Порт/описание
- P2/X
- P3/X направлении
- P4/Y импульса
- P5/Y направлении
- P6/Z импульса
- P7/Z направление
- P8/пульса
- P9/направление
- P14/реле порт
- P16/реле порт
- P17/реле порт

- P10/in1 подключен аварийной остановки
- P11/IN2 ожидания
- P12/IN3 запасных
- P13/IN4 3-Axis предел
- P15/IN5 запасных
